T17 Programmation d'une sortie logique PWM et simulation

Vous allez programmer une sortie logique de la carte Arduino UNO qui peut avoir un fonctionnement particulier, dit PWM (Pulse Width Modulation) ou MLI (Modulation de Largeur d'Impulsions), afin d'allumer plus ou moins intensément une LED à partir d'un potentiomètre.

En îlot

1- Si ce n'est pas déjà fait, lancer le service en ligne Blockly@rduino  (coin élève du site technopc) et le configurer :

1- Bouton  >> .

2- Sélectionner le niveau maxi (TOUT) >>

3- Bouton  >>

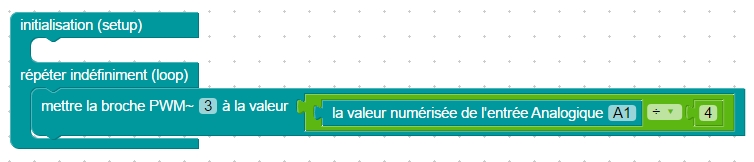

2- A partir de la bibliothèque Blockly@rduino, construire le script suivant :

Remarque : la division par 4 permet d'adapter l'amplitude des valeurs de l'entrée analogique (0 à 1023) à celle de la sortie PWM (0 à 255).

3- Afficher le langage de programmation de la carte Arduino correspondant à ce script avec le bouton , puis éditer le code avec la bouton  afin de copier tout le code.

4- Sauvegarder le fichier terminé dans U:(Perso) (Bouton  + si vous utilisez Google Chrome, déplacer le fichier qui vient d'être téléchargé du dossier Téléchargement vers U:(perso)).

5- Si ce n'est pas déjà fait, ouvrir le service en ligne TINKERCAD (coin élève du site technopc) et accéder à votre compte d'îlot (bouton en haut à droite "Sign In") avec les identifiants et mots de passe de votre îlot (à demander au professeur).

6- Sélectionner le simulateur de circuits électroniques avec le bouton .

7- Créer une nouvelle simulation avec le bouton .

8- Construire la simulation suivante (choisir un composant dans la bibliothèque de composants et le placer sur la feuille centrale) :

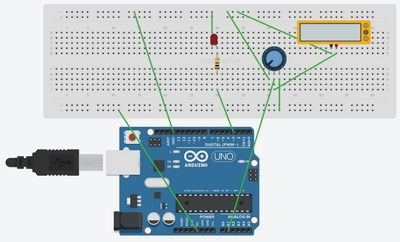

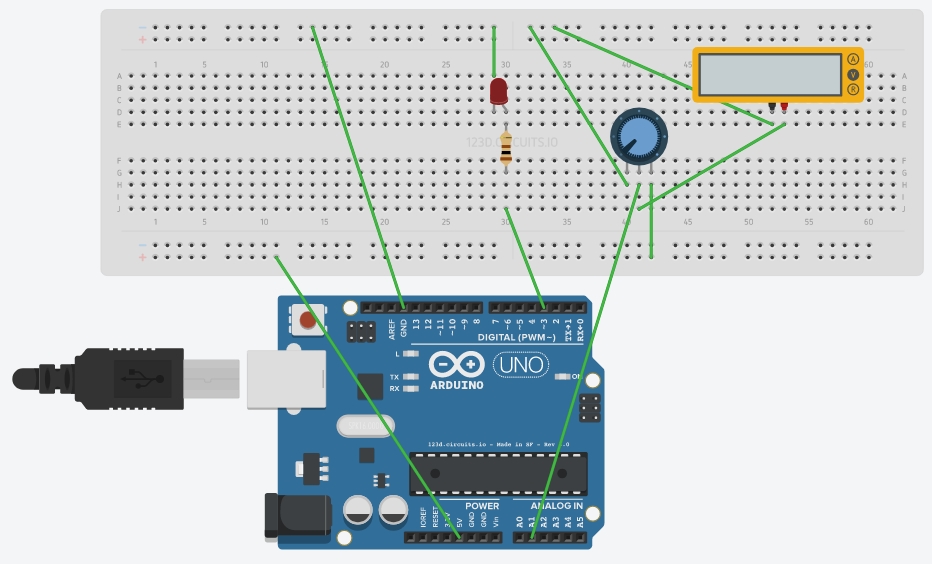

Montage

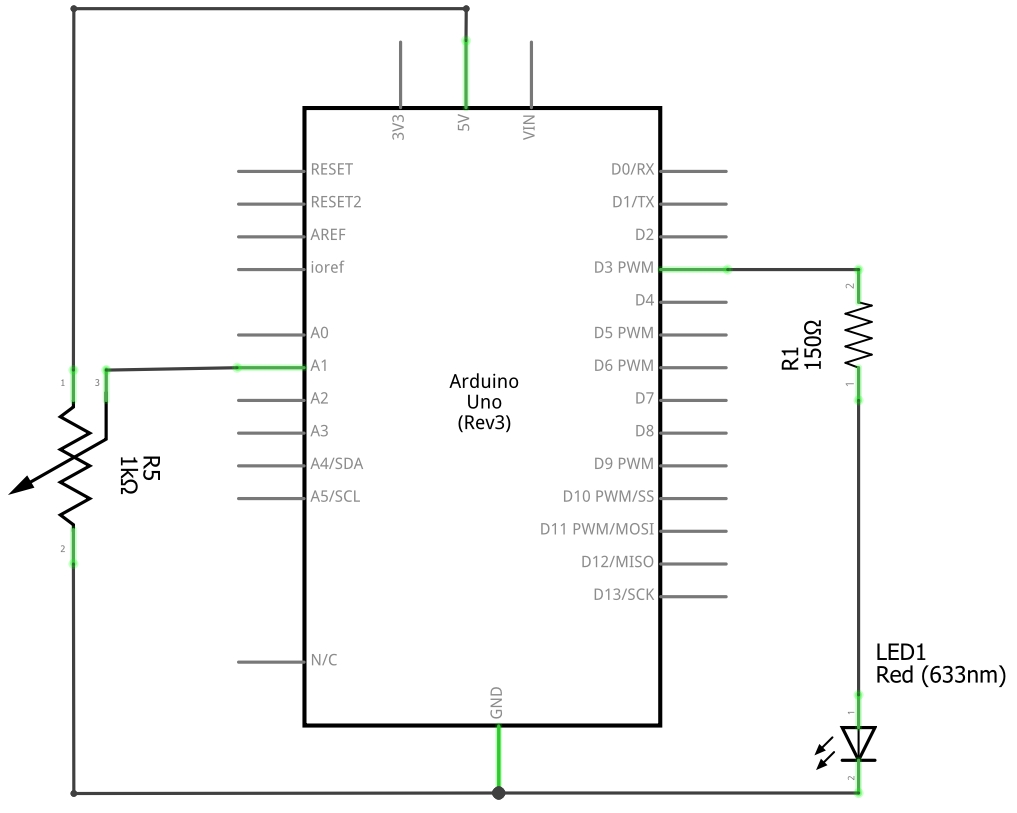

Schéma électrique

Paramétrages :

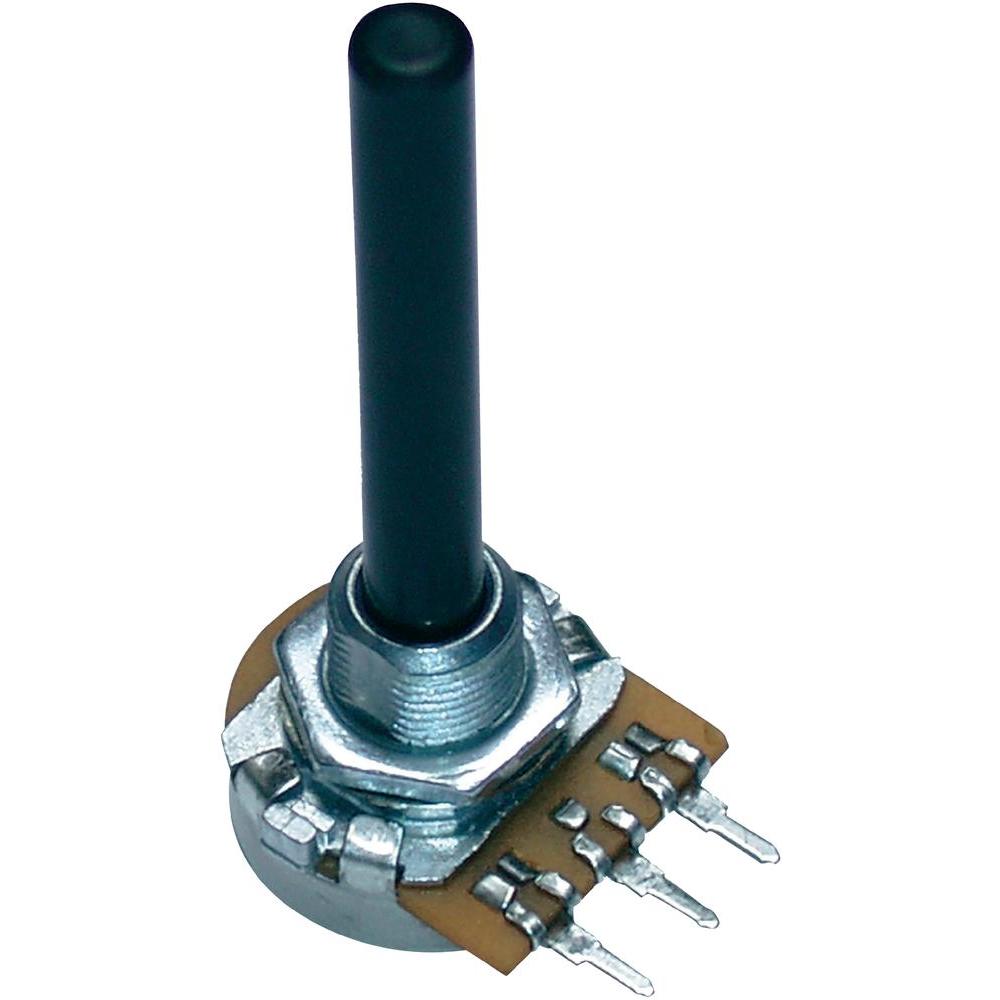

- le potentiomètre devra être paramétré avec la valeur 1 KΩ.

- les résistances devront être paramétrées avec la valeur 150 Ω.

9- Coller le code du programme Arduino dans la fenêtre Code (bouton  + sélection du mode Texte ), puis lancer la simulation avec le bouton .

10- Observer le fonctionnement simulé et faire valider par le professeur. En cas de dysfonctionnement, modifier votre programme Blockly@rduino ou votre montage TINKERCAD Circuits jusqu'à obtenir un fonctionnement correct.

11- Coller le code Arduino et une capture d'écran du script Blockly@rduino dans votre document "Notes Activité 4-3".

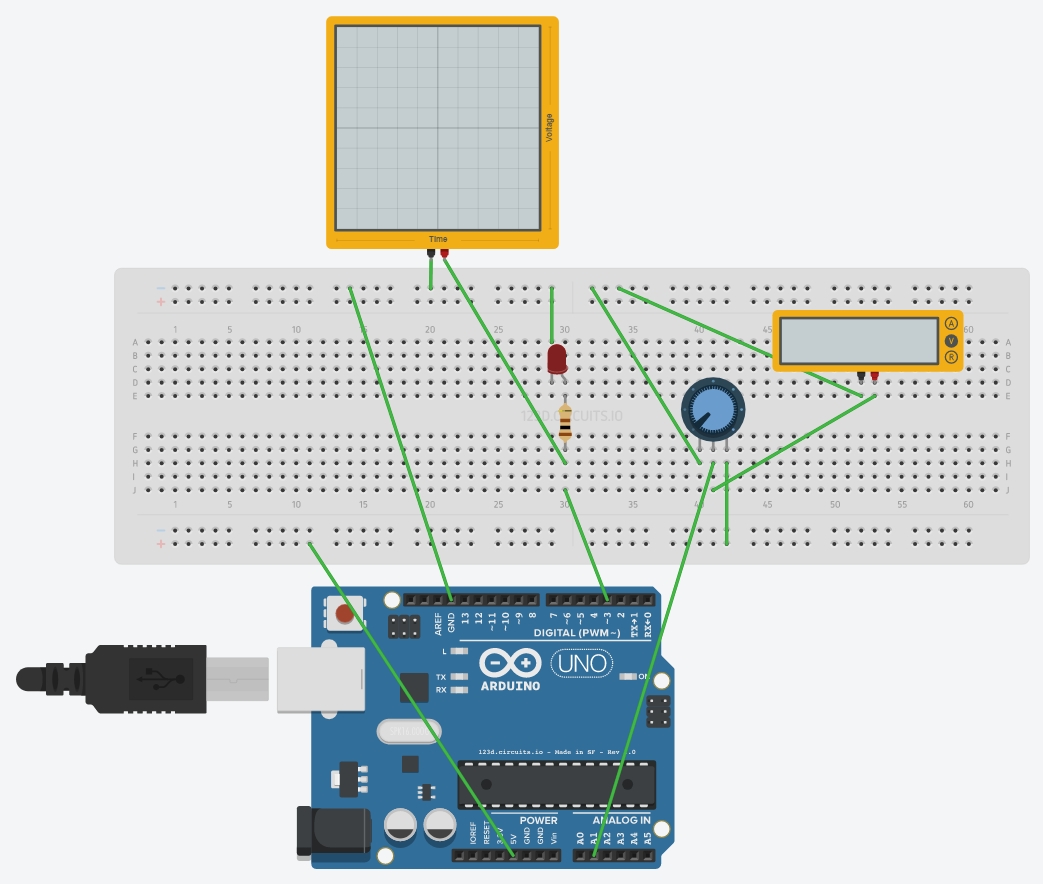

12- Rajouter un oscilloscope dans la simulation (voir modèle ci-dessous).

Paramétrages :

- la base de temps de l'oscilloscope doit être paramétrée avec la valeur 1 ms par divisions.

13- Lancer la simulation et observer la modulation de largeur d'impulsion sur l'oscilloscope. Expliquer le principe de ce fonctionnement (noter votre réponse dans le document "Notes activité 4-3").
14- Compléter le .

1- Noter dans les notes de la tâche traitée le travail réalisé aujourd'hui.

2- Faire évoluer le % d'avancement de cette tâche à 100% (tâche terminée).

3- Mettre à jour les dates de début et fin de cette tâche.

Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 6.
