Tâche n°3 : perçage des trous de petit diamètre
Cette tâche doit être réalisée par l'élève n°2. Les autres élèves de l'îlot doivent observer, conseiller et veiller à la sécurité de l'élève qui réalise la tâche.
En îlot
Comme les trous de fixation doivent avoir un diamètre 1,5 mm, ils ne seront pas réalisés avec la fraiseuse Charly robot 4U sur laquelle est installée une fraise de diamètre 2 mm. L'utilisation d'une mini-perceuse à colonne nous permet d'éviter le changement de la fraise.
|

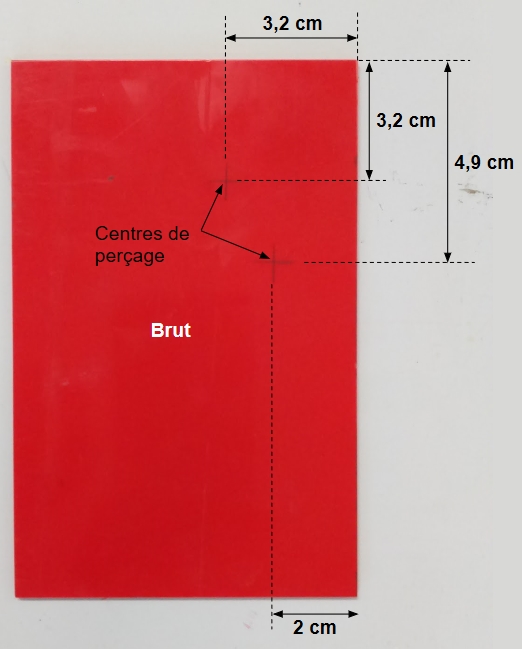

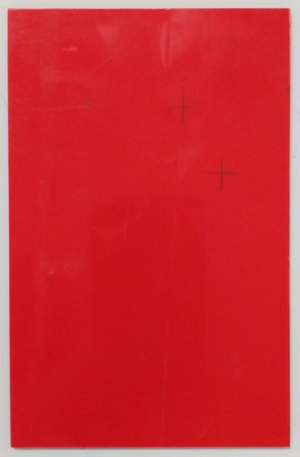

1- Récupérer le brut qui vient d'être découpé lors de la tâche précédente. 2- Tracer les deux centres de perçage (croix) sur le brut (voir image ci-dessous).
|
||||
|
3- Visionner la vidéo ci-dessous pour prendre connaissance des bons usages de la mini-perceuse à colonne. Au collège, visionner la vidéo depuis T/travail/TechnologiePC/6eme/Activité 4-3/miniperceuse.mp4 |
||||
|

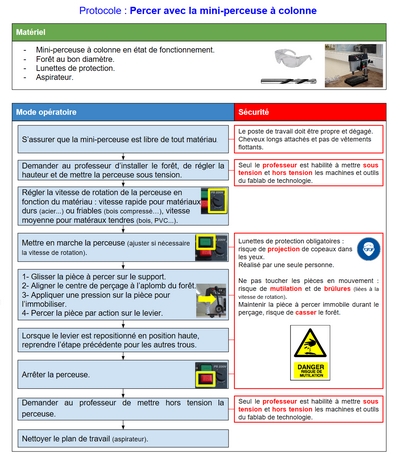

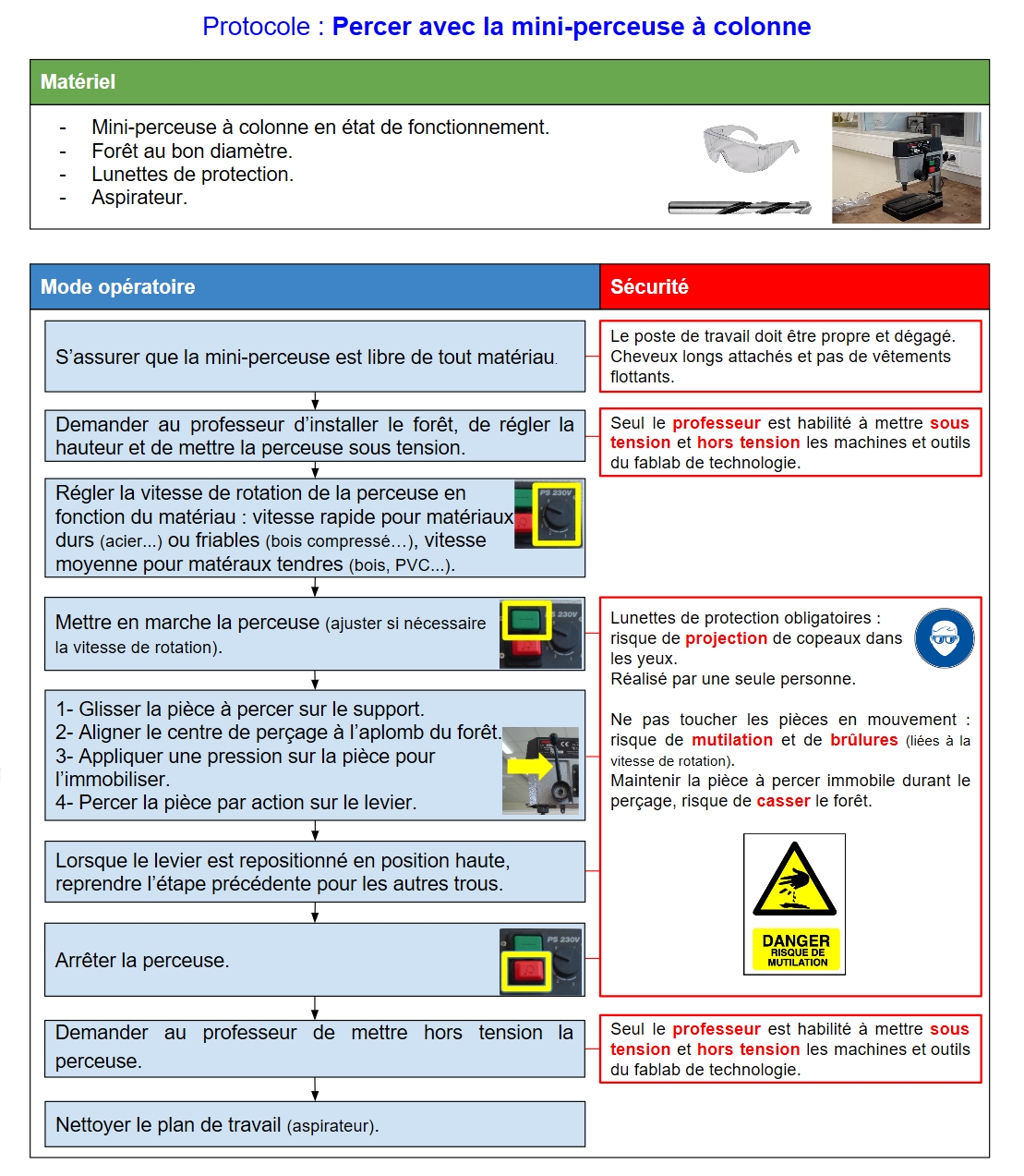

4- Lire le protocole ci-dessous permettant de réaliser avec succès et en toute sécurité un perçage avec la mini-perceuse à colonne du Fablad de technologie.
|
||||
|
5- Demander au professeur l'autorisation de percer le brut avec la mini-perceuse à colonne du Fablab de technologie. Vous devez respecter le protocole lu précédemment qui est également disponible au niveau de la mini-perceuse.
|
||||
 |
Bonus rapidité Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 4. |
