Amélioration du programme
Le propriétaire veut améliorer le programme du scénario "Eclairage retour maison".
Pour cela il souhaite :
- que la lampe extérieure ne s'éteigne que 5 secondes après qu'une personne ait franchi la porte,
- qu'après la détection d'un passage extérieur, s'il n'y a pas franchissement de la porte au bout de 5 secondes, le système revient tester "attendre un nouveau passage extérieur".
En îlot
|
1- Compléter le schéma de principe décrivant les raccordements des capteurs et actionneurs utilisés dans le scénario "Eclairage retour maison" sur la partie commande. Besoin d'un exemple ? |
 |
|

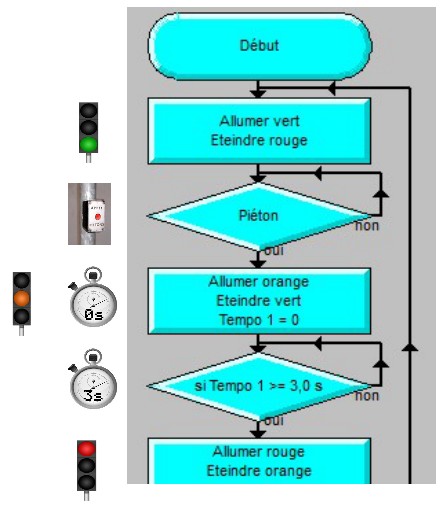

2- Modifier le programme dans MaqPlus pour qu'il corresponde aux modifications attendues par le propriétaire et vérifier son bon fonctionnement en simulation. 3- Lorsque le fonctionnement obtenu correspond aux modifications attendues, remplacer l'organigramme modèle par celui programmé sur MaqPlus (impression écran + recadrer dans PhotoFiltre + enregistrer en JPEG dans U(perso) + insérer l'image). 4- Placer, à côté de chacune des étapes (cases) de ce nouvel organigramme, la ou les images correspondantes permettant de décrire ce qu'il s'y passe. Besoin d'un exemple ? |
 |
