"Expérimenter" pour contrôler l'assemblage de la chaîne d'énergie du dragster Propulso

1- Ouvrir le fichier Edrawing intinulé "Dragster Propulso.easm" (chemin T/travail/technologiePC/6eme/Séquence 2/Activité 2-4).

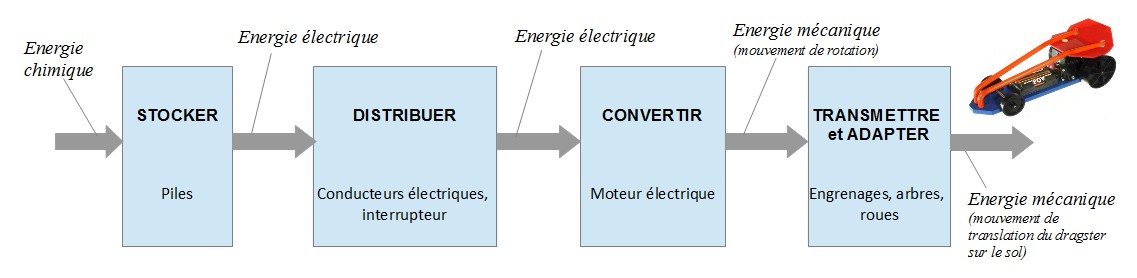

2- Isoler (cacher les autres pièces), sur la modélisation tridimensionnelle (en volumique) du dragster Propulso, l'ensemble des pièces qui participent au trajet de l'énergie permettant de le propulser (voir chaîne d'énergie donnée en ressources ci-dessous ).

3- Choisir un angle de vue qui permet de voir toutes les pièces (au moins une fois pour celles qui sont en double, comme les roues par exemple...) puis insérer une image de cette vue (depuis Edrawing : impression écran > depuis PhotoFiltre : clic droit + coller en tant qu'image + sélectionner la partie à garder + clic droit + recadrer + enregistrer au format JPEG dans U:(perso) sous le nom CE > depuis LibreOffice Writer : insérer + image + à partir d'un fichier + sélectionner le fichier CE).

4- La chaîne d'énergie est-elle correctement assemblée sur le dragster Propulso ? Justifier !
