"Expérimenter" pour contrôler les dimensions du char à voile

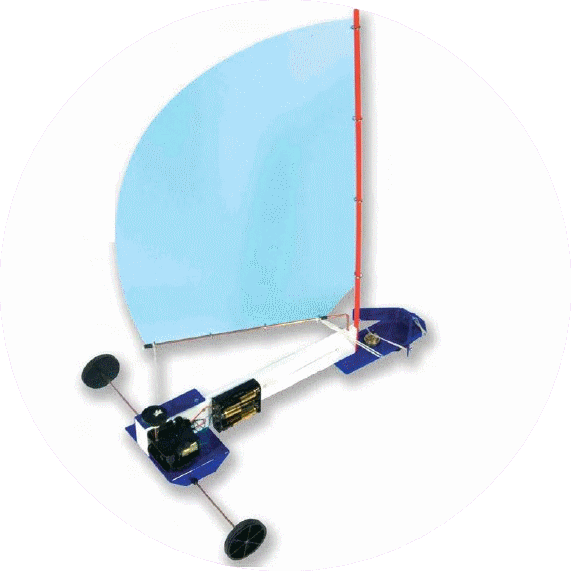

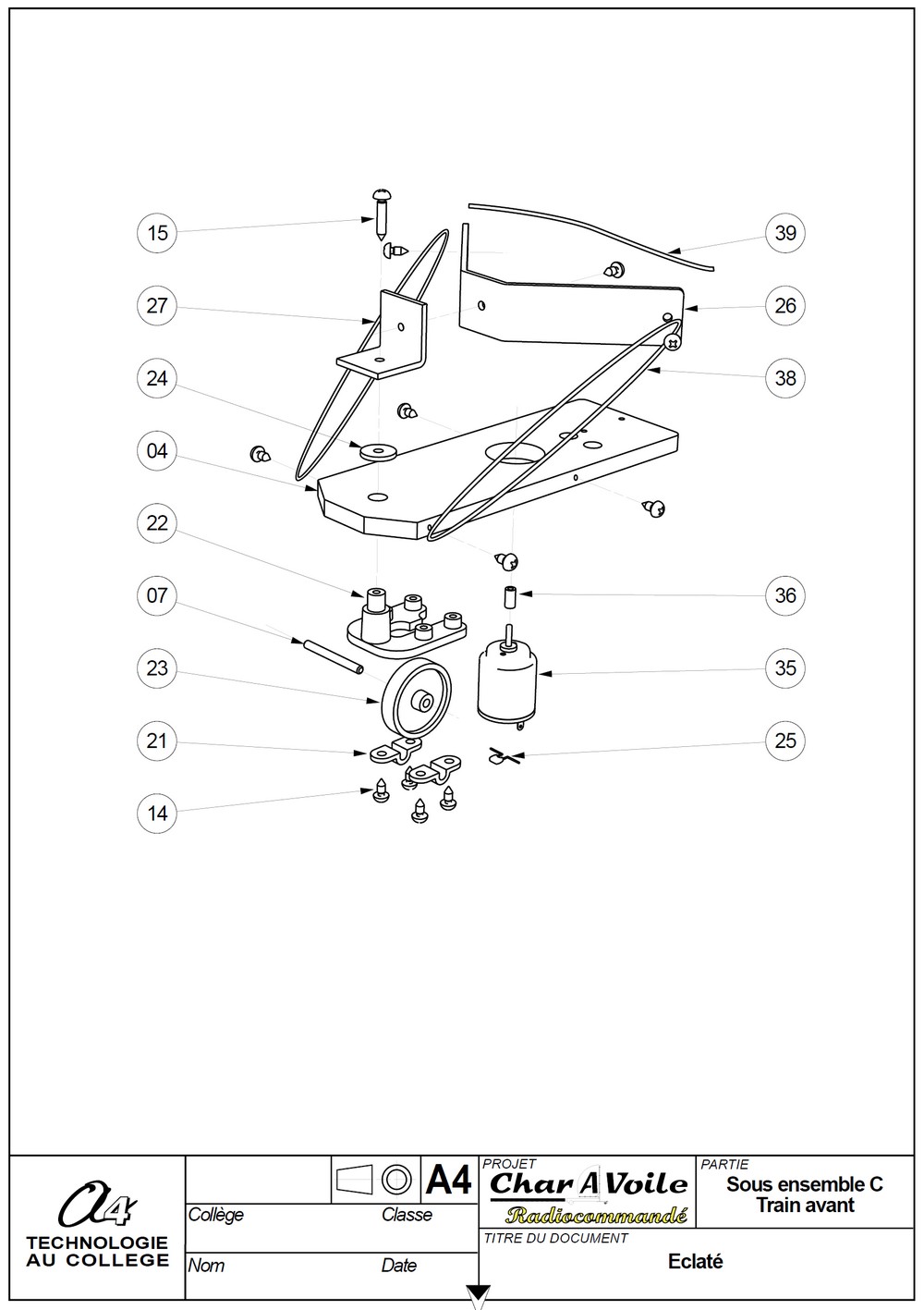

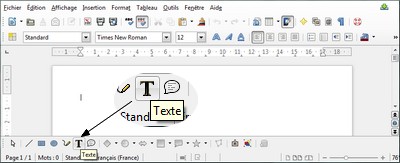

1- Compléter le cartouche du dessin technique de la page 3/4 en donnant le titre du document, c'est à dire le(s) type(s) de dessin(s) représenté(s) (Perspective, Vue éclatée, Dessin d'ensemble et/ou dessin de définition). (utiliser l'outil Texte de la barre de dessin de LibreOffice Writer pour écrire directement sur le dessin technique)

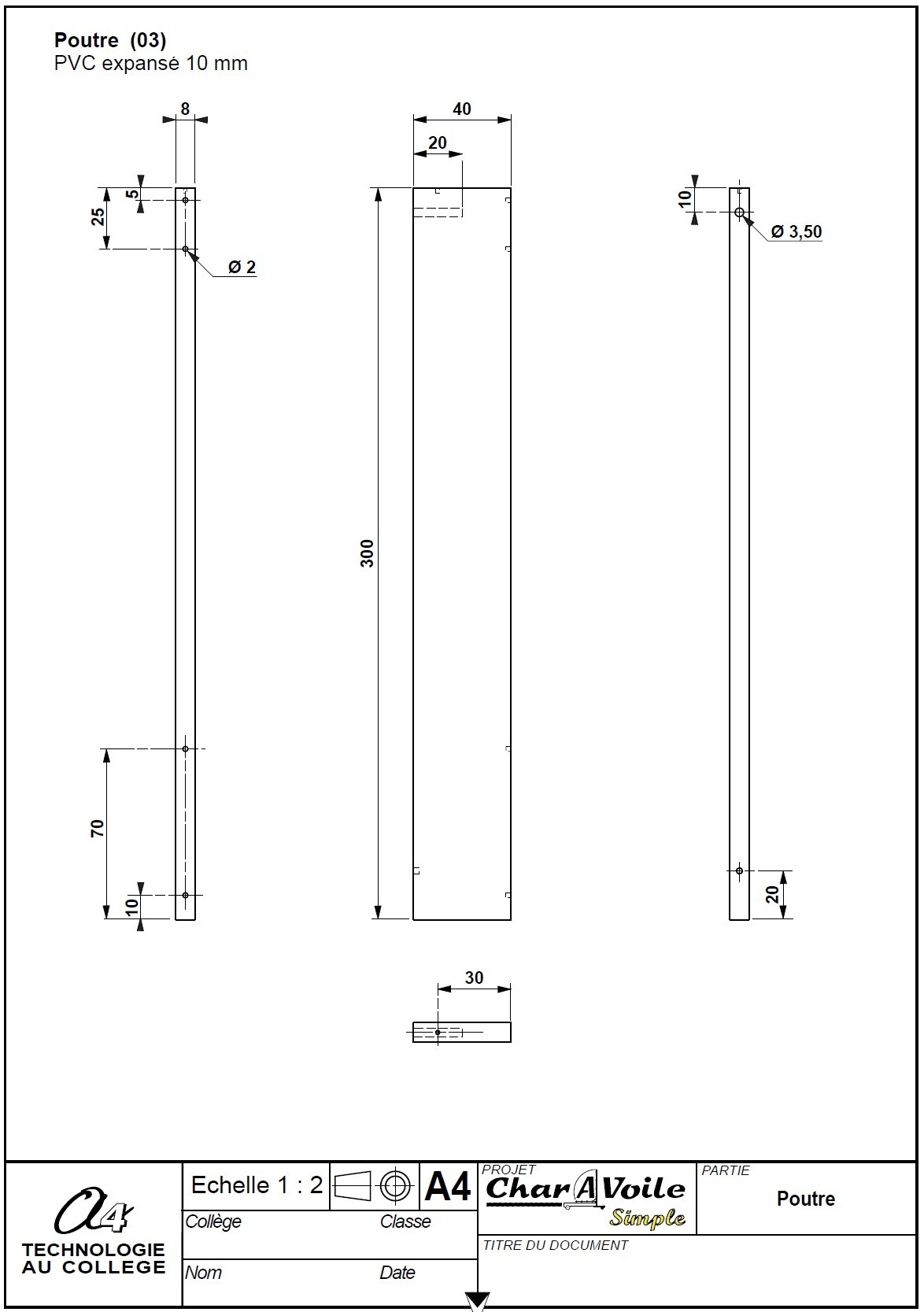

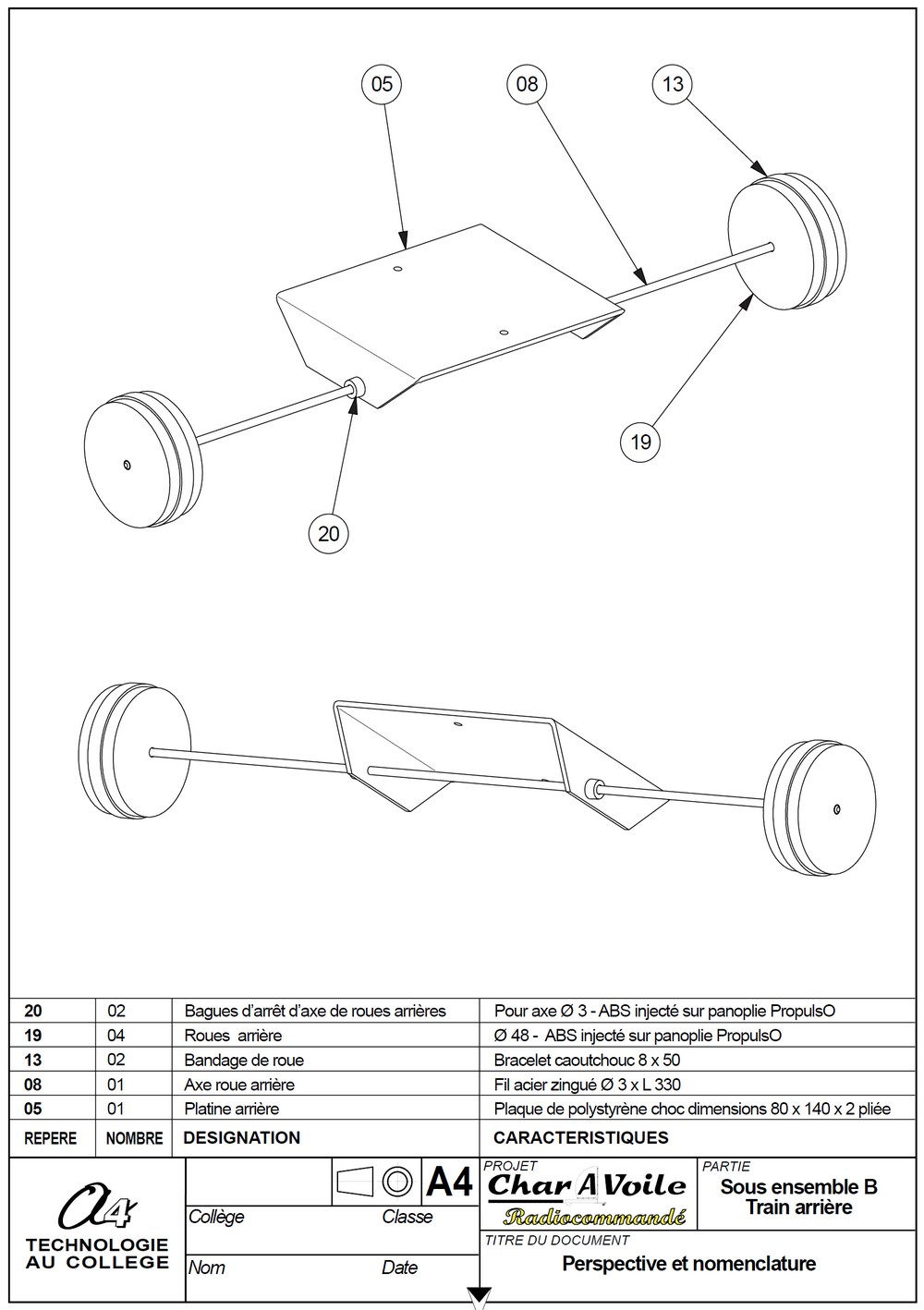

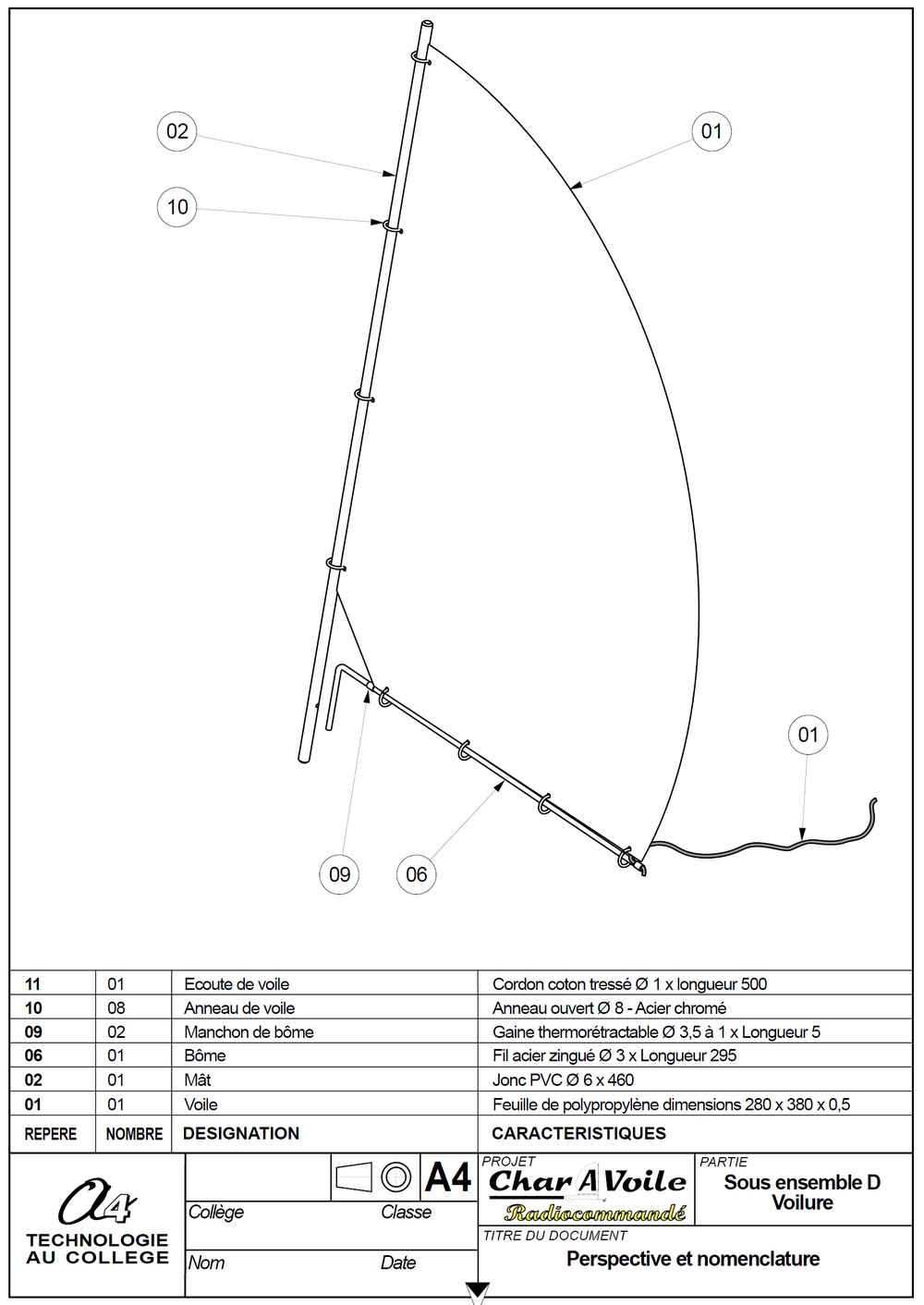

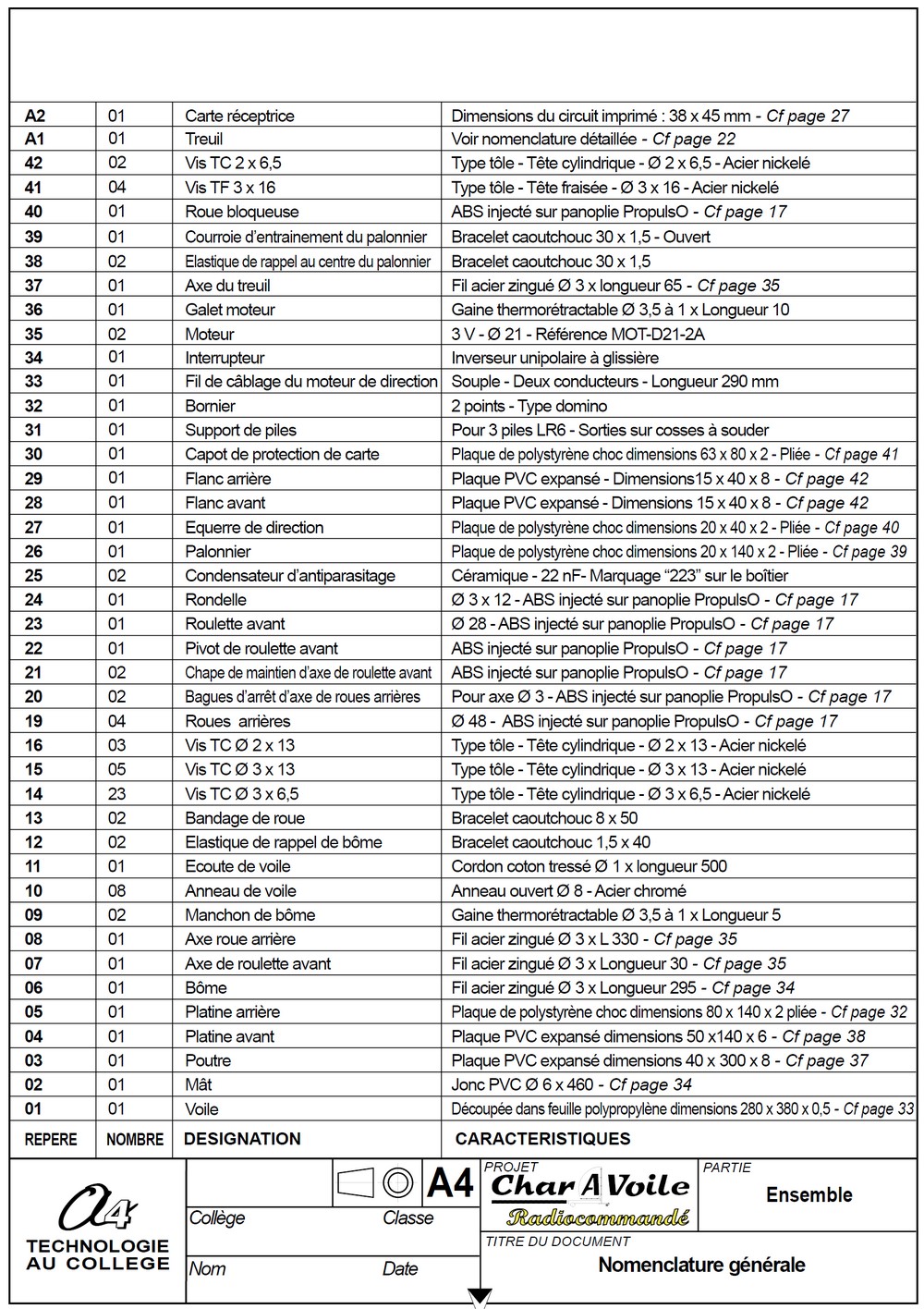

2- Relever les repères (numéro sans la lettre additionnelle) de la roue arrière droite et de son bandage ainsi que le repère de la platine avant. (voir nomenclature et divers dessins techniques donnés en ressources ci-dessous )

3- Colorier en jaune toutes les parties de la roue arrière droite et de son bandage puis en rouge toutes les parties de la platine avant, ceci sur les trois vues du dessin technique page 3/4 (depuis LibreOffice Writer : clic droit sur le dessin + copier > depuis Photofiltre : clic droit + coller en tant qu'image + colorier l'image + enregistrer en JPEG dans U:(perso) sous le nom dessinp3 > depuis LibreOffice Writer : supprimer l'ancien dessin + insertion + image + à partir d'un fichier + sélectionner le ficher dessinp3 dans U:(perso)).

4- Mesurer directement sur le char à voile avec le pied à coulisse le diamètre extérieur de la roue arrière droite avec son bandage. Exprimer la valeur mesurée dans les deux unités (en mm puis en cm).

5- La roue arrière montée sur le char à voile est-elle conforme avec les dimensions constructeurs données dans la nomenclature ? Justifier !

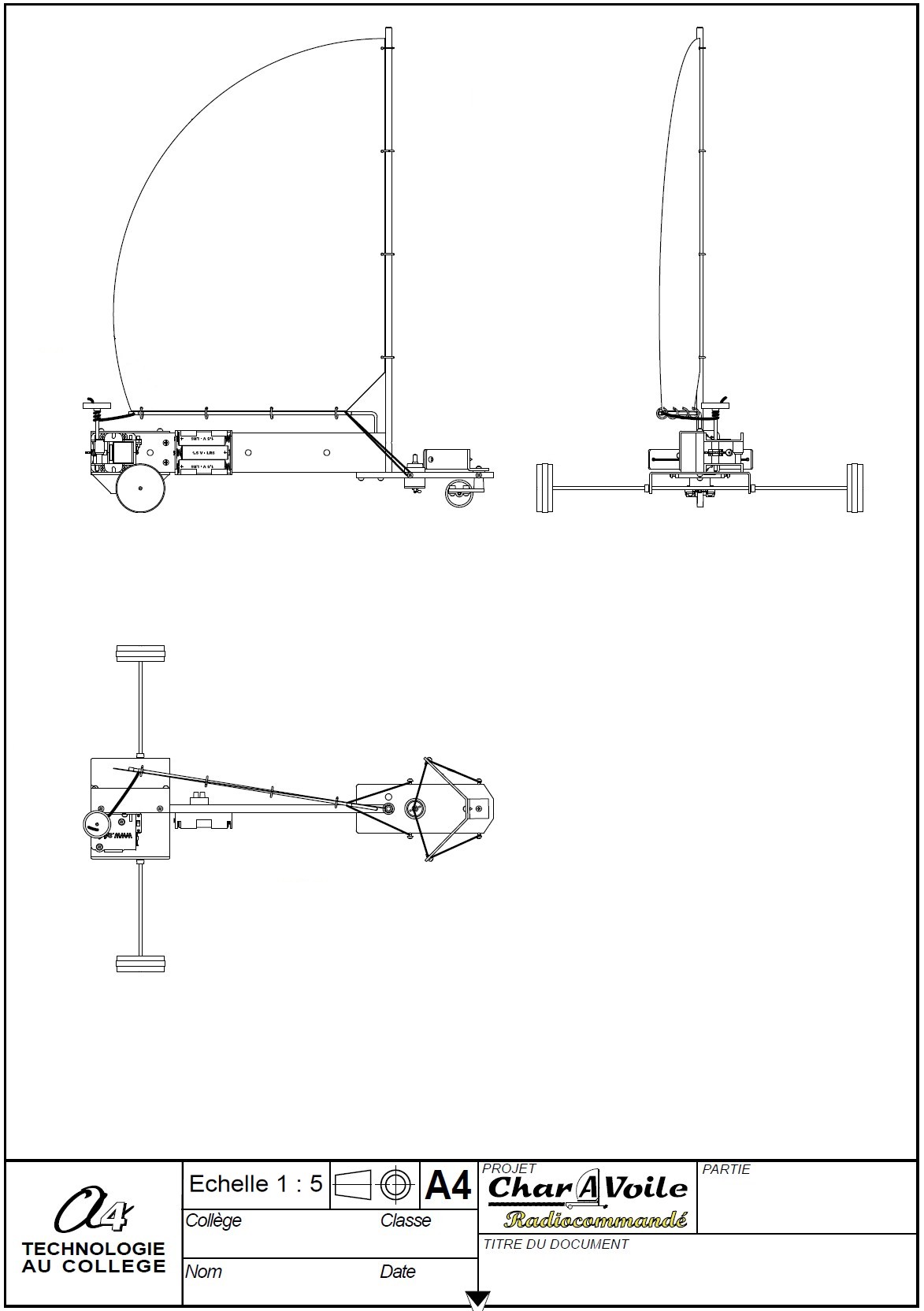

6- Compte tenue de l'échelle du dessin technique page 3/4, calculer (faire apparaître le détail des calculs) le diamètre de l'ensemble roue arrière + bandage représenté sur le dessin technique page 3/4.

7- Mesurer directement sur le char à voile, au réglet ou au pieds à coulisse, les dimensions (longueur, largeur et épaisseur) de la platine avant. Exprimer les valeurs mesurées dans les deux unités (en mm puis en cm).

8- La platine avant est-elle conforme aux dimensions constructeur données dans la nomenclature ? Justifier !
