Tâche n°2 : découpe du brut

Cette tâche doit être réalisée par l'élève n°1. Les autres élèves de l'îlot doivent observer, conseiller et veiller à la sécurité de l'élève qui réalise la tâche.

En îlot

1- Visionner la vidéo ci-dessous pour prendre connaissance de ce qui doit être fait avant toute découpe.

Au collège, visionner la vidéo depuis T/travail/TechnologiePC/6eme/Activité 4-3/trace.mp4

2- Demander au professeur la plaque de PVC de votre îlot.

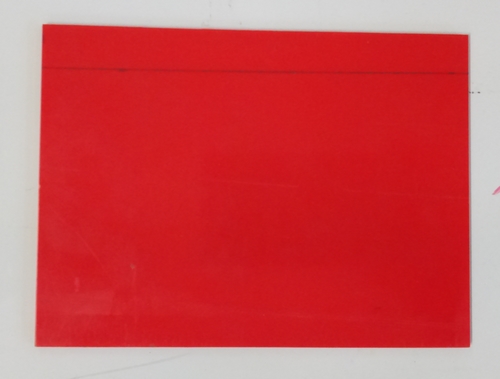

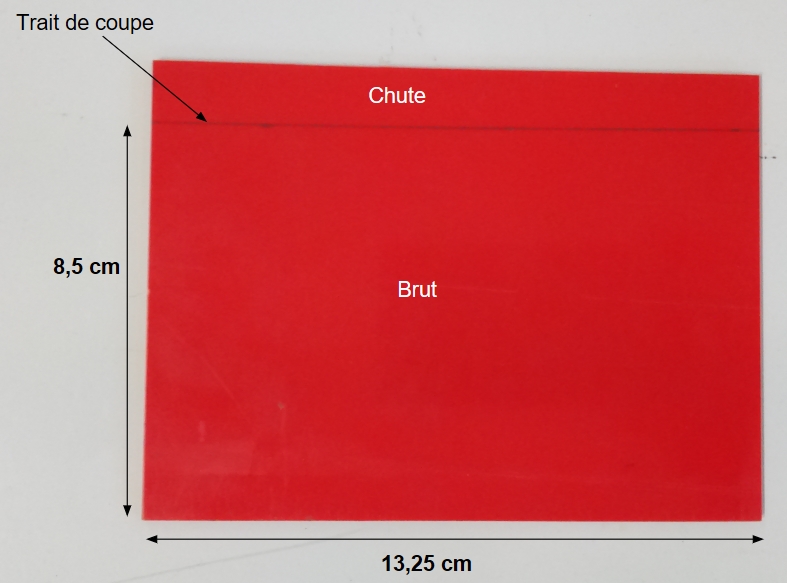

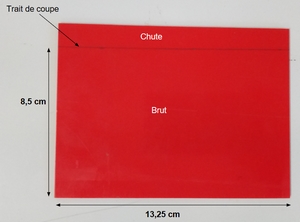

3- Tracer les dimensions du brut sur la plaque PVC donnée par le professeur (voir image ci-dessous).

Le trait de coupe doit être totalement traversant (les parties du trait en bordure de plaque seront utiles pour positionner correctement la plaque dans la cisaille guillotine et la totalité du trait permettra de contrôler le bon alignement avec la lame mobile supérieure)

4- Visionner la vidéo ci-dessous pour prendre connaissance des bons usages de la cisaille guillotine.

Au collège, visionner la vidéo depuis T/travail/TechnologiePC/6eme/Activité 4-3/cisailleguillotine.mp4

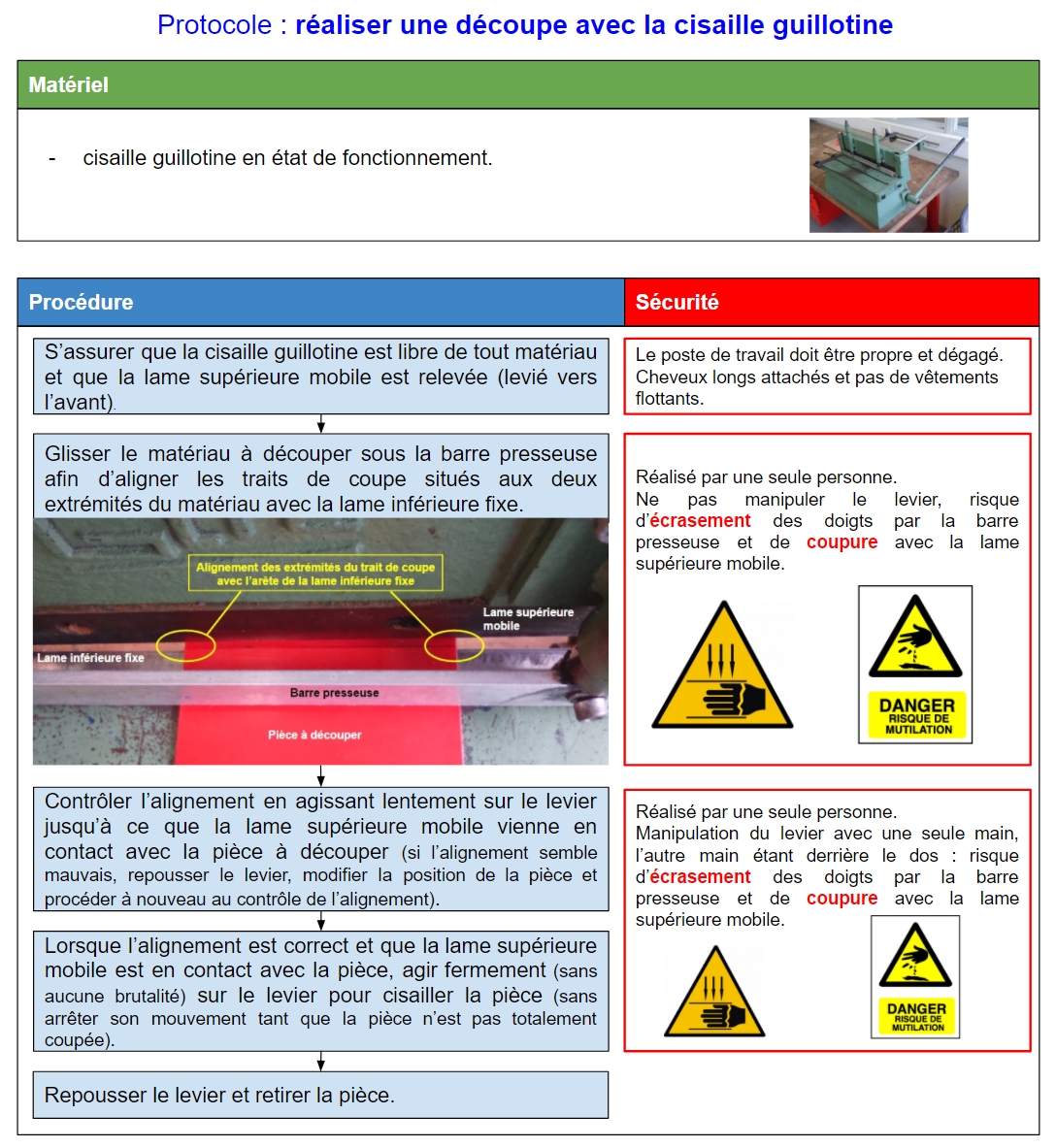

4- Lire le protocole ci-dessous permettant de réaliser avec succès et en toute sécurité une découpe avec la cisaille guillotine.

5- Demander au professeur l'autorisation de réaliser la découpe de votre plaque avec la cisaille guillotine du Fablab de technologie. Vous devez respecter le protocole lu précédemment qui est également disponible au niveau de la cisaille guillotine.



Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 3.
