T8 Chaîne fonctionnelle du prototype
En îlot

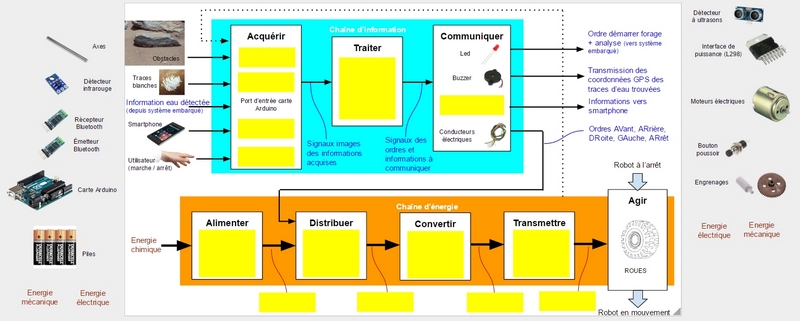

0- Ouvrir le document google Drawings intitulé "Chaîne fonctionnelle prototype" situé dans le dossier 3emeXilotY partagé avec vos Drives. |
|
||
1- A partir des deux diagrammes FAST des fonctions techniques et solutions techniques donnés en ressources plus bas , remplacer chacun des rectangles jaunes par une des propositions (images + noms) disponibles sur les côtés gauche et droite de la chaîne fonctionnelle du prototype.
|
|||
2- A partir de la chaîne fonctionnelle complétée précédemment, identifier les entrées du prototype (établir une liste en séparant informations, énergies et matière d'oeuvre).
|
|
||
3- A partir de la chaîne fonctionnelle complétée précédemment, identifier les sorties du prototype (établir une liste en séparant informations, énergies et matière d'oeuvre). |
|
||
4- Quelle transformation est effectuée par la solution technique utilisée pour réaliser la fonction convertir du prototype (transformation de ... en ...) ? |
|
||
5- Quelle transformation est effectuée par la solution technique utilisée pour réaliser la fonction Alimenter du prototype (transformation de ... en ...) ? |
|
||
6- Lister les flux en entrée et en sortie du bloc fonctionnel Distribuer et expliquer le principe de fonctionnement de ce bloc fonctionnel. |
|
Bonus rapidité Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 3. |
Ressources
Fonctions techniques et solutions techniques de la fonction de service FP1 "Permettre aux astronautes de trouver de l'eau" :
Fonctions techniques et solutions techniques de la fonction de service FP2 "Permettre aux astronautes d'explorer la planète Mars" :
