T9 Chaîne fonctionnelle du système "Foreuse + Analyseur"

En îlot

1- Nommer les deux systèmes que le robot explorateur doit transporter et expliquer leurs rôles (si nécessaire, un extrait du diagramme des interacteurs du prototype est donné en ressources plus bas )(Noter les réponses dans le document "Notes activité 4-2" situé dans le dossier partagé avec vos Drive "3emeYilotZ").

2- Ouvrir le document google Drawings intitulé "Chaîne fonctionnelle système Foreuse + analyseur échantillon" situé dans le dossier 3emeXilotY partagé avec vos Drives.

3- A partir de la description du fonctionnement du système "Foreuse + Analyseur" donnée en ressources plus bas remplacer chacun des rectangles jaunes par une des propositions (noms) disponibles sur le côté gauche de la chaîne fonctionnelle (il est recommandé de suivre les flèches de la chaîne fonctionnelle au fur et à mesure de l'avancée dans la lecture de la description du fonctionnement).

4- A partir de la chaîne fonctionnelle complétée précédemment, identifier les entrées du système "foreuse + analyseur" (établir une liste en séparant informations, énergies et matière d'oeuvre).

Matière d'oeuvre entrante : élément (produit, matière, énergie ou information) sur lequel le système à vocation à exercer son action.

Matière d'oeuvre sortante : résultat de l'action du système sur la matière d'oeuvre entrante.

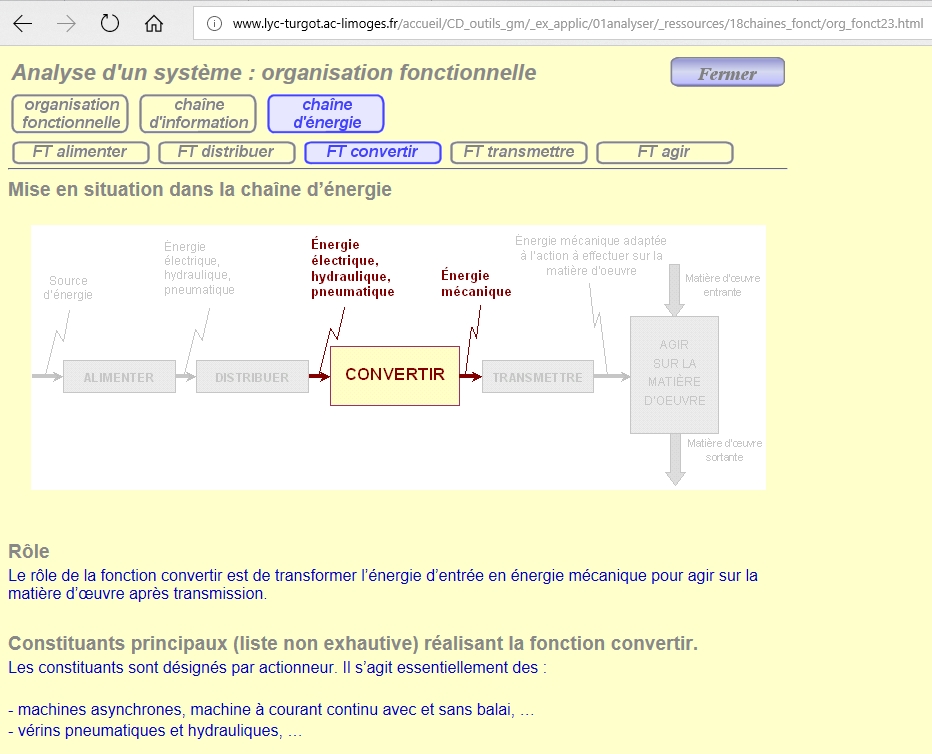

Voir ressource du travail préparatoire donnée en bas de page

5- A partir de la chaîne fonctionnelle complétée précédemment, identifier les sorties du système "foreuse + analyseur" (établir une liste en séparant informations, énergies et matière d'oeuvre).
6- Quelles transformations sont effectuées par chacune des solutions techniques utilisées pour réaliser les fonctions Convertir du système "analyseur" seul (transformation de ... en ...) ?
7- Lister les flux en entrée et en sortie du premier bloc fonctionnel Distribuer du système "analyseur" et expliquer le principe de fonctionnement de ce bloc fonctionnel.
8- Compléter le .

1- Noter dans les notes de la tâche traitée le travail réalisé aujourd'hui.

2- Faire évoluer le % d'avancement de cette tâche à 100% (tâche terminée).

3- Mettre à jour les dates de début et fin de cette tâche.

Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 4.

Ressources

Extrait du diagramme des inter-acteurs (pieuvre) du prototype :

Description du fonctionnement du système "Foreuse + Analyseur d'échantillons" :

- Lorsque le robot explorateur détecte une zone où il pourrait y avoir de l'eau dans le sol (traces blanches), la carte Arduino propre au système "Foreuse + Analyseur d'échantillon" reçoit une information "Traces blanches détectées" sur son port d'entrée en provenance de la carte Arduino du robot explorateur.

- La carte Arduino du système "Foreuse + Analyseur d'échantillon" traite cette information grâce au programme informatique qu'elle contient. Le programme impose alors de communiquer à la chaîne d'énergie de la foreuse l'ordre de forer le sol. Cet ordre est communiqué, via des câbles électriques, aux interfaces de puissances qui vont distribuer l'énergie électrique provenant de batteries aux différents convertisseurs de la foreuse : un premier moteur électrique met en rotation la carotteuse via un système d'engrenages qui lui transmet l'énergie mécanique nécessaire, un premier vérin électrique assure la descente de la carotteuse via un système mécanique articulé. Le forage débute.

- Le codeur de position associé au vérin électrique permet à la carte Arduino d'acquérir la profondeur atteinte par la carotteuse en temps réel. Lorsque la carotteuse atteint la profondeur de forage de 15cm, le programme de la carte Arduino impose sa remontée. Cet ordre est communiqué via les câbles électriques à l'interface de puissances du premier vérin électrique qui va distribuer l'énergie électrique en inversant sa polarité afin de remonter la carotteuse (la rotation de la carotteuse est maintenue durant sa remontée)

- Lorsque la carotteuse est remontée en position haute (information acquise par le codeur de position), le programme de la carte Arduino impose alors de pivoter la carotteuse au dessus du four de l'analyseur d'échantillon. Cet ordre est communiqué par des câbles électriques à une troisième interface de puissance qui va distribuer l'énergie électrique à un deuxième moteur électrique qui lui, via un système d'engrenages, va assurer la rotation de 90° de la carotteuse pour qu'elle se trouve au dessus du four. Simultanément, le moteur qui entraîne en rotation la carotteuse est arrêté (son interface de puissance reçoit l'ordre de la carte Arduino d'arrêter de lui distribuer de l'énergie) et le four est ouvert (le programme de la carte Arduino impose alors à une quatrième interface de puissance de distribuer l'énergie électrique à un troisième moteur électrique qui va provoquer, via des engrenages, l'ouverture du couvercle du four).

- Deux détecteurs de position permettent à la carte Arduino d'acquérir l'arrivée de la carotteuse au dessus du four ainsi que l'ouverture complète du four. Le programme de la carte Arduino impose alors l'arrêt du deuxième et du troisième moteur (leurs interfaces de puissance reçoivent l'ordre de la carte Arduino d'arrêter de leur distribuer de l'énergie) puis impose la séparation en deux de la carotteuse pour libérer l'échantillon. Cet ordre de séparation est communiqué via des câbles électriques à une cinquième interface de puissance qui va distribuer de l'énergie électrique à un deuxième vérin électrique pour provoquer, via un deuxième système articulé, la séparation de la carotteuse en deux dans le sens de la longueur.

Un détecteur de position permet à la carte Arduino d'acquérir l'information "Carotteuse ouverte". Le programme de la carte Arduino impose alors la fermeture de la carotteuse (l'interface de puissance du deuxième vérin électrique reçoit l'ordre de la carte Arduino de distribuer l'énergie électrique en inversant sa polarité afin de refermer la carotteuse). Simultanément, le four est refermé (l'interface de puissance du troisième moteur reçoit l'ordre de la carte Arduino de distribuer l'énergie électrique en inversant sa polarité afin de refermer la couvercle). Deux autres détecteurs de position permettent à la carte Arduino d'acquérir les informations "carotteuse refermée" et "four fermé". Le programme de la carte Arduino impose alors l'arrêt du troisième moteur et du deuxième vérin électrique (leurs interfaces de puissance reçoivent l'ordre de la carte Arduino d'arrêter de distribuer de l'énergie à ces convertisseurs d'énergie).

- Le four étant fermé, la carte Arduino donne l'ordre à une sixième interface de puissance de distribuer l'énergie électrique à la résistance chauffante du four afin de maintenir dans son enceinte une température de 300°C pendant 10 minutes. Une sonde de température permet à la carte Arduino d'acquérir la température à l'intérieur du four et un spectromètre à laser lui permet d'acquérir la composition chimique des gaz contenus dans le four. Suivant la quantité d'Oxygène et d'Hydrogène présent dans les résultats reçu du spectromètre à laser, la carte Arduino communique, via des conducteurs électriques, le résultat positif ou négatif de la présence d'eau à la carte Arduino du robot explorateur.



Ressources
