Etape 5 - Essais et vérifications
En îlot
1 à 3- : phase 1 à phase 3
Phase 1 : installation de l'application Android
Demander la tablette et son câble USB au professeur. |
1-1 Depuis MIT App Inventor , construire le fichier apk de l'application : barre de menu > Construire > Android App(.apk) > attendre la fin de progression de la compilation > cliquer sur Download .apk now > le fichier s'enregistre dans U:perso/téléchargement > fermer la fenêtre avec le bouton "Rejeter". 1-2 Connecter la tablette sur un port USB de l'ordinateur sur lequel vient d'être téléchargé le fichier .apk (autoriser l'accès aux données de la tablette). 1-3 Depuis l'explorateur de fichier de l'ordinateur, copier le fichier .apk situé dans U:perso/téléchargement puis coller ce fichier dans le dossier Download de la tablette. 1-4 Sur la tablette, installer l'application en retrouvant le fichier .apk dans les fichiers de la tablette (dossier download). Il faudra veiller à autoriser l'installation d'applications de sources inconnues. 1-5 Activer le Bluetooth de la tablette. 1-6 Lancer l'application qui vient d'être installée pour vérifier la bonne installation. |
Phase 2 : installation de la partie coulissante du portail imprimée en 3D

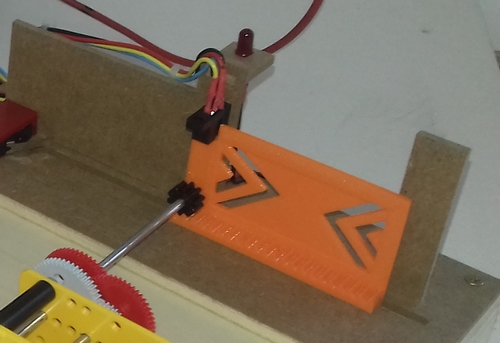

2-1 Après avoir reçu les consignes de sécurité du professeur, installer sur la maquette la partie coulissante du portail qui a été imprimée en 3D dans l'activité 2-3. |
Phase 3 : Tests de fonctionnement
Seul le professeur peut mettre sous et hors tension la maquette de test. |
3-3 REVUE DE PROJET : réunir tous les membres de l'îlot et le chef de projet (professeur) afin de lui présenter le prototype de la partie coulissante du portail imprimé en 3D et d'effectuer une démonstration du fonctionnement de l'Interface Homme Machine (IHM). |

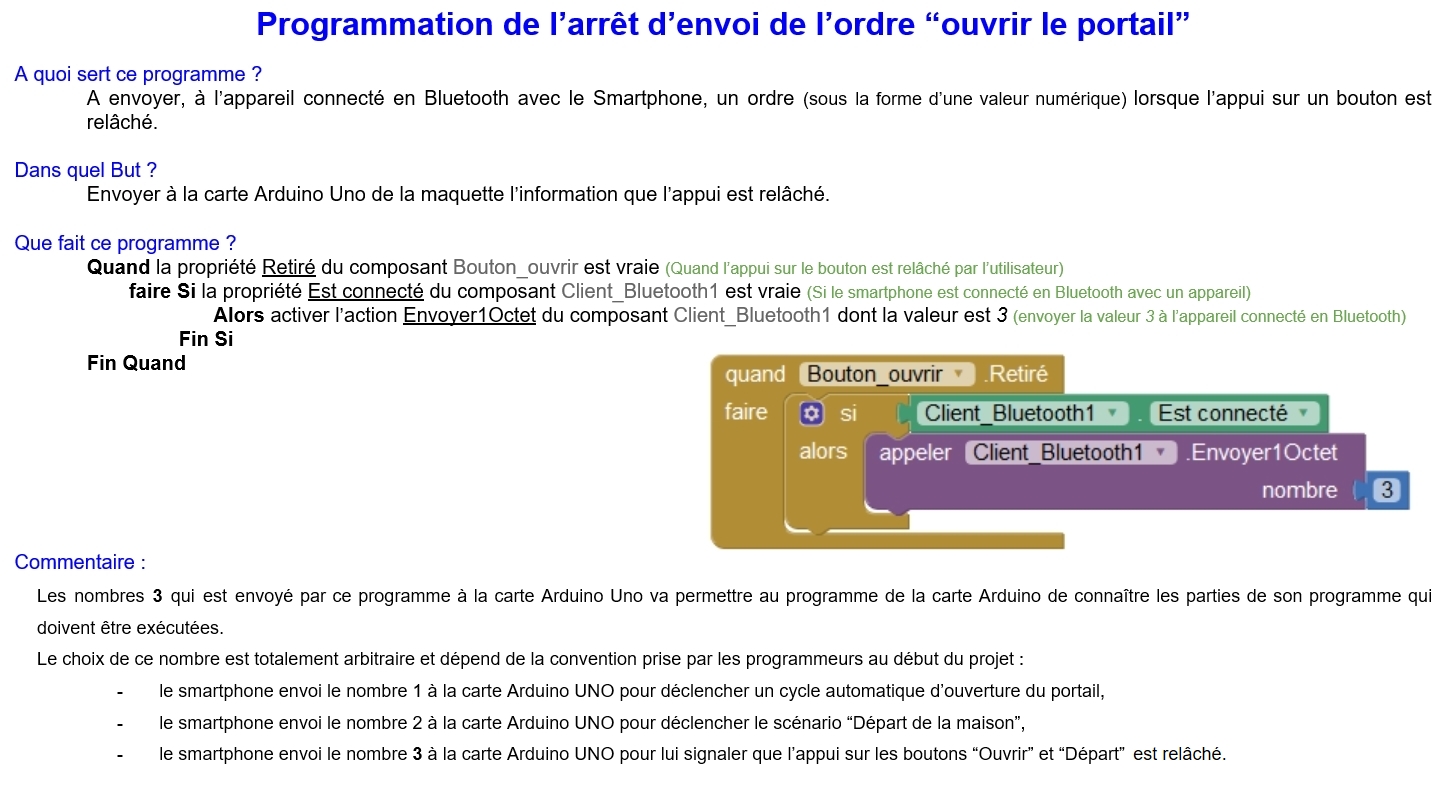

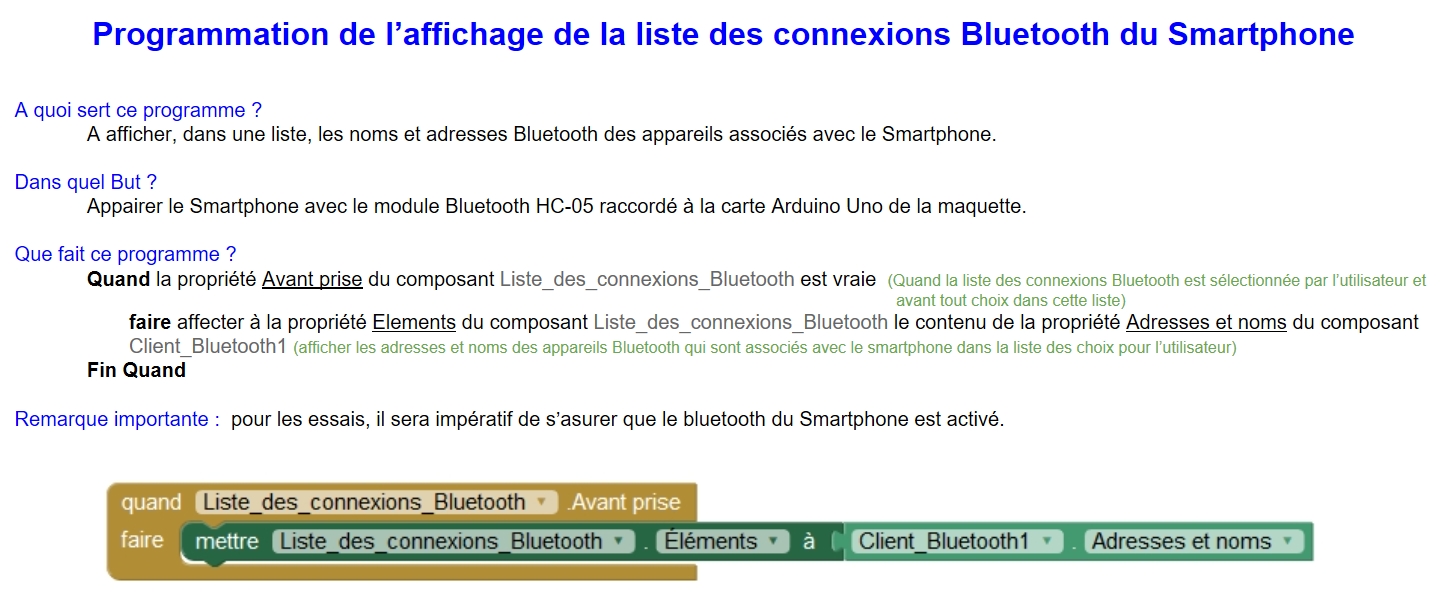

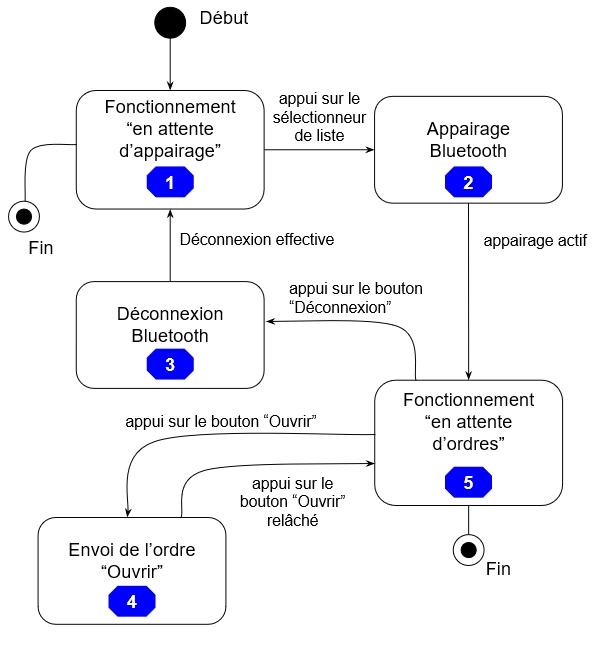

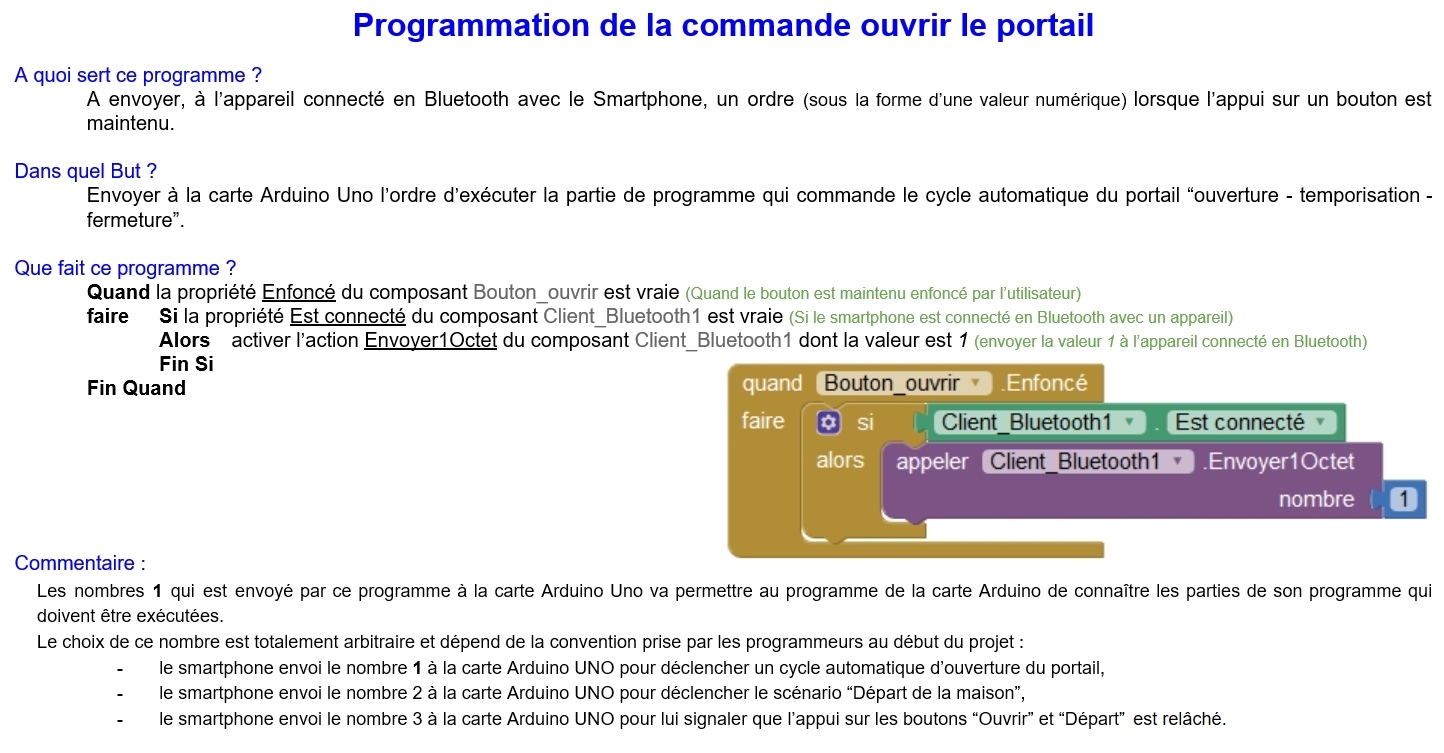

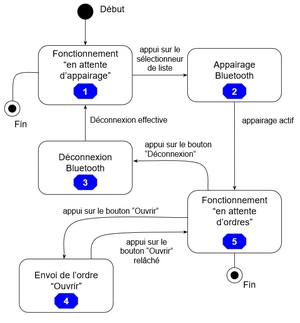

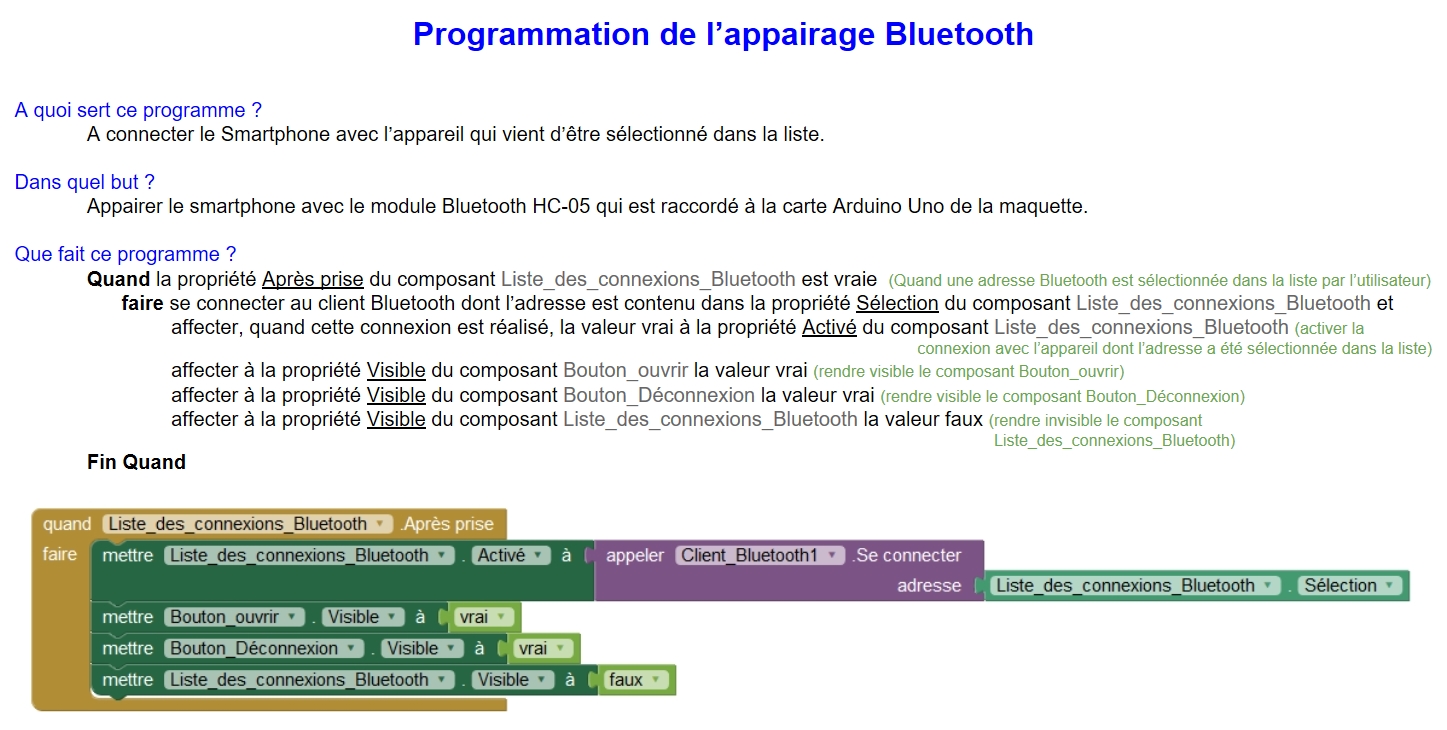

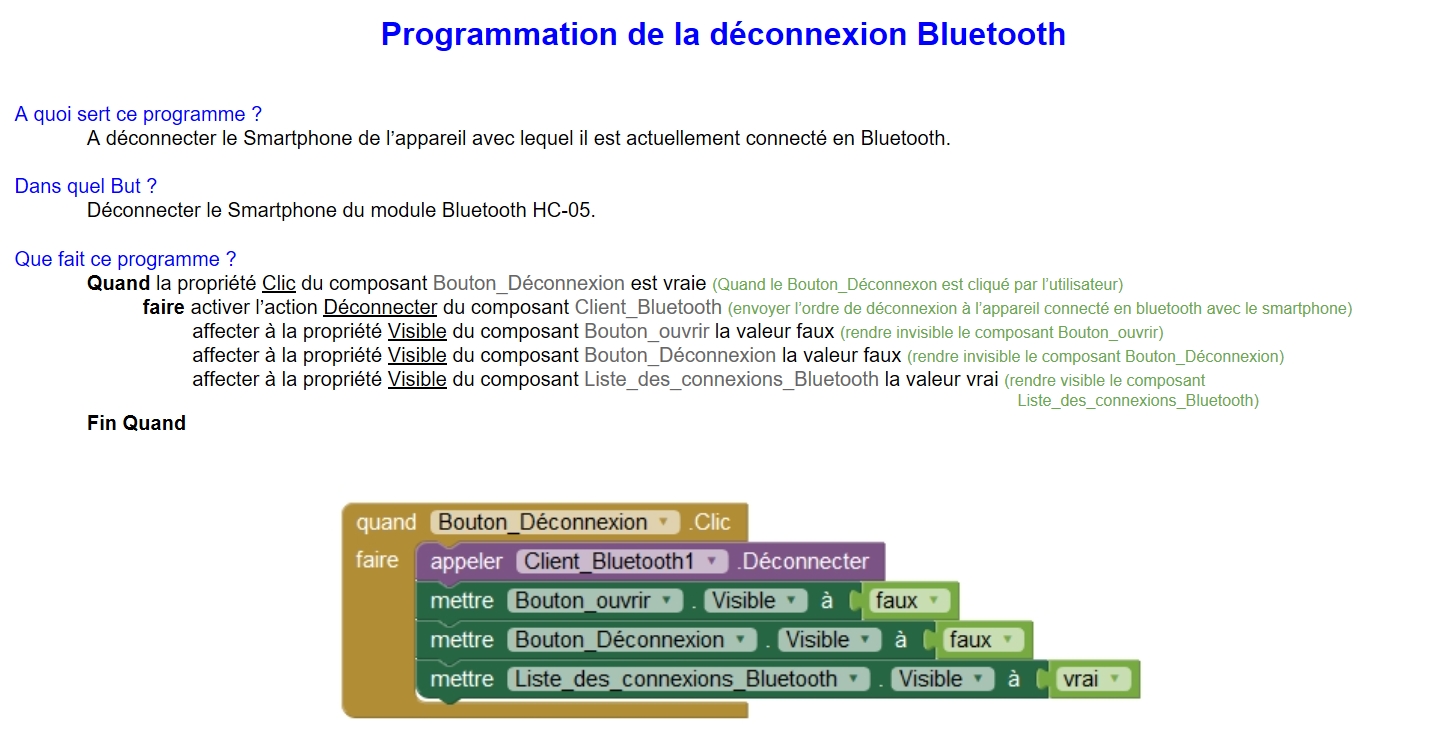

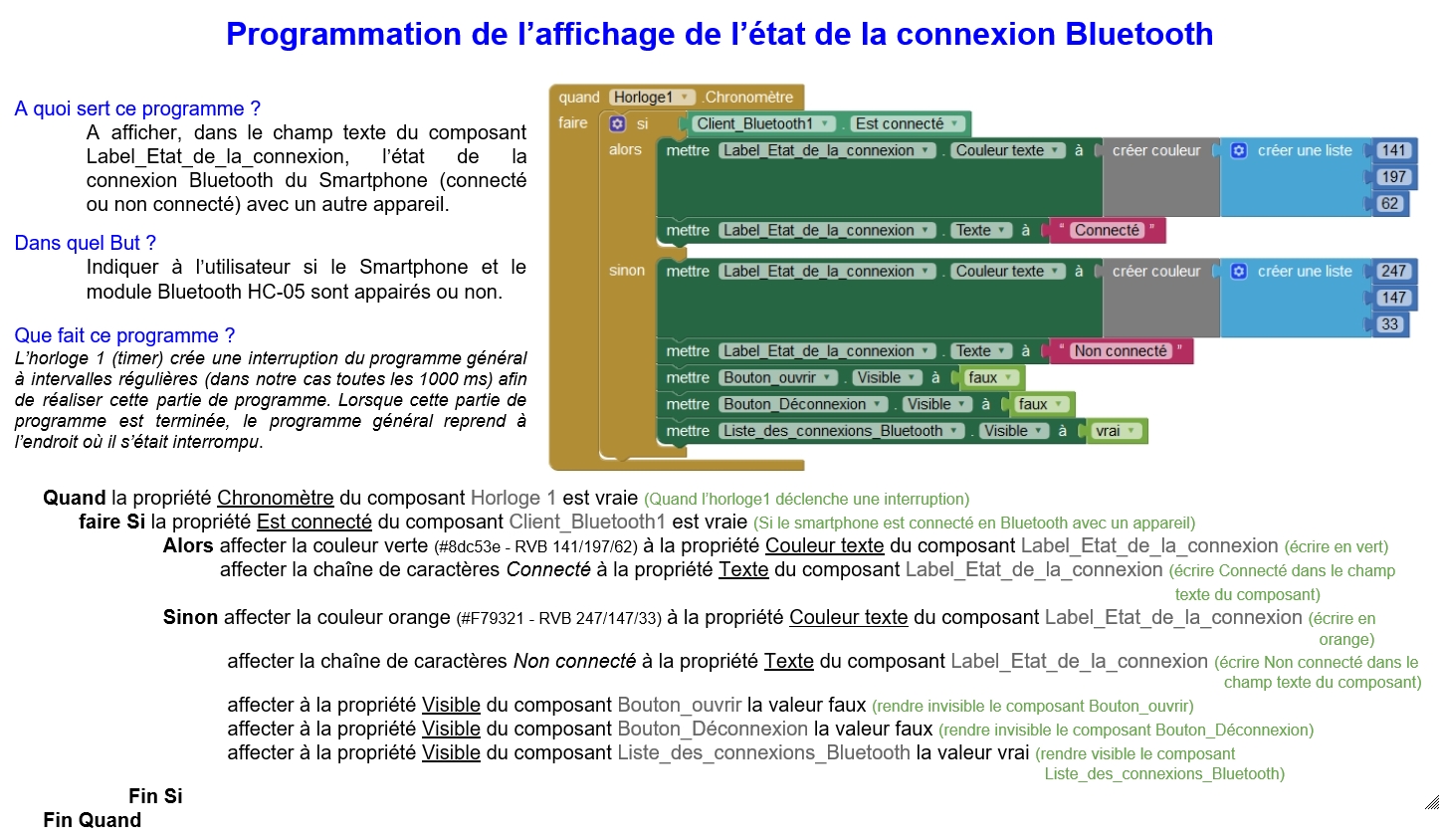

4- Associer les différents programmes blocs aux rectangles états correspondants (numérotés de 1 à 5 ci-dessous) sur diagramme d'états de l'Interface Homme Machine donné ci-dessous (possibilité de consulter les diapos de description des programmes blocs en bas de page ) : |
|
Bonus rapidité Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 5. |
