Essais sur carte de prototypage rapide

Après avoir validé le fonctionnement des programmes précédents par simulation, vous allez pouvoir les essayer en réel sur plaque d'essai.



En îlot


Après avoir reçu les consignes de sécurité du professeur et à partir du matériel mis à votre disposition, réaliser le travail des questions ci-dessous.

Remarque : des ressources sont données en bas de page  pour reconnaître certains composants.

Seul le professeur peut raccorder la carte Arduino au port USB de votre ordinateur.

Lorsque la carte est raccordée au poste informatique, il est interdit de modifier le montage

réalisé sur la plaque d'essai (breadboard).

Phase 1 (réalisée par les élèves de l'ordinateur de gauche - les élèves de l'ordinateur de droite observent et doivent comprendre le fonctionnement étudié)

1- Réaliser le montage à partir du modèle ci-contre (pour protéger la carte Arduino de mauvais raccordements qui pourraient la détériorer, il est interdit d'effectuer tout raccordement lorsqu'elle est alimentée, c'est à dire raccordée à l'ordinateur par câble USB ou alimentée par pile 9v).

2- Faire valider par le professeur.

3- Ouvrir le logiciel IDE Arduino  (présents sur le bureau de l'ordinateur) et configurer le logiciel pour la carte Arduino UNO : Outils > Type de cartes > Arduino/Genuino Uno.

4- Coller le code Arduino, mis au point à l'étape précédente, dans l'IDE Arduino .

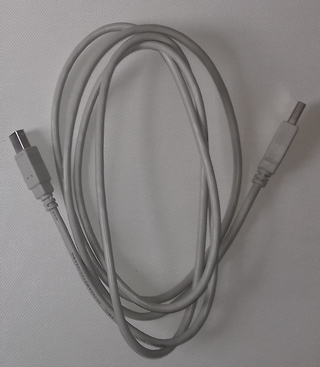

5- Après que le professeur ait raccordé votre carte Arduino UNO à votre ordinateur avec le câble USB, sélectionner le port de communication ou se trouve la carte (dans l'IDE Arduino  > Outils > Port > "COMx(Arduino/Genuino Uno)"), puis téléverser le programme dans le microcontrôleur, et enfin, essayer en réel le fonctionnement du montage.

6- Observer le fonctionnement réel et expliquer aux élèves de l'ordinateur de droite le programme qui donne ce fonctionnement.

7- Faire une démonstration au Professeur puis rendre la cordon USB au Professeur pour avoir l'autorisation de passer au montage suivant.

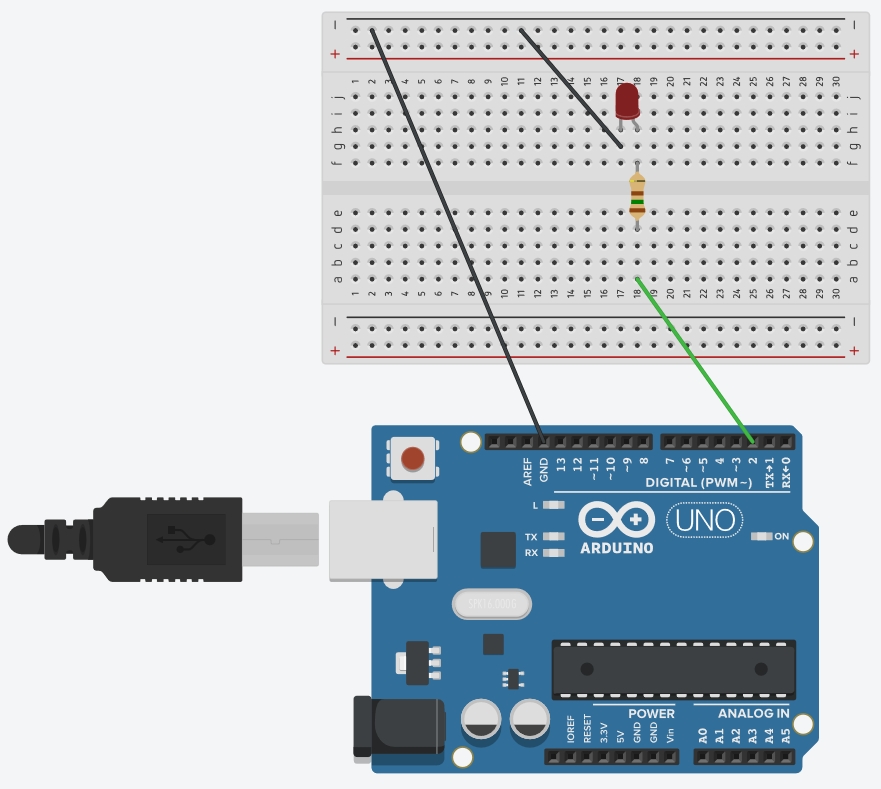

Montage

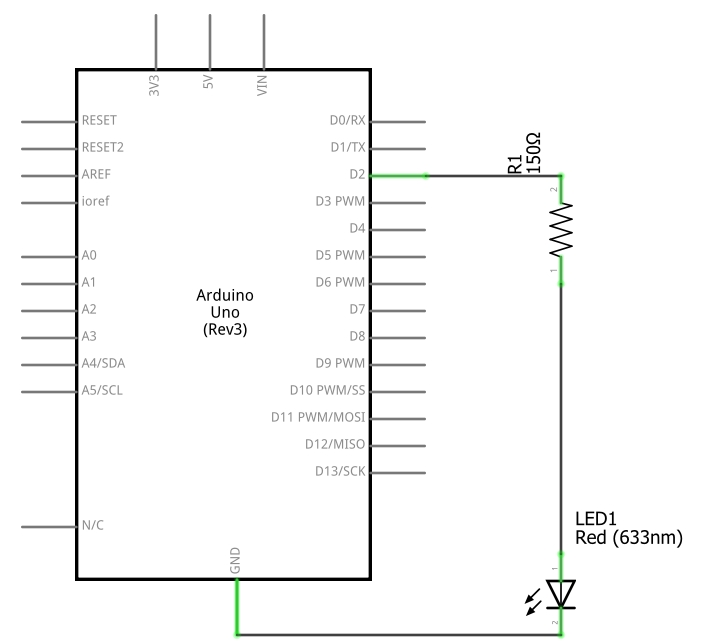

Schéma électrique



Phase 2 (réalisée par les élèves de l'ordinateur de droite - les élèves de l'ordinateur de gauche observent et doivent comprendre le fonctionnement étudié)

8- Compléter le montage précédent à partir du modèle ci-contre (pour protéger la carte Arduino de mauvais raccordements qui pourraient la détériorer, il est interdit d'effectuer tout raccordement lorsqu'elle est alimentée, c'est à dire raccordée à l'ordinateur par câble USB ou alimentée par pile 9v).

9- Faire valider par le professeur.

10- Ouvrir le logiciel IDE Arduino  (présents sur le bureau de l'ordinateur) et configurer le logiciel pour la carte Arduino UNO : Outils > Type de cartes > Arduino/Genuino Uno.

11- Coller le code Arduino, mis au point à l'étape précédente, dans l'IDE Arduino .

12- Après que le professeur ait raccordé votre carte Arduino UNO à votre ordinateur avec le câble USB, sélectionner le port de communication ou se trouve la carte (dans l'IDE Arduino  > Outils > Port > "COMx(Arduino/Genuino Uno)"), puis téléverser le programme dans le microcontrôleur, et enfin, essayer en réel le fonctionnement du montage.

13- Observer le fonctionnement réel et expliquer aux élèves de l'ordinateur de gauche le programme qui donne ce fonctionnement.

14- Faire une démonstration au Professeur puis rendre la cordon USB au Professeur.

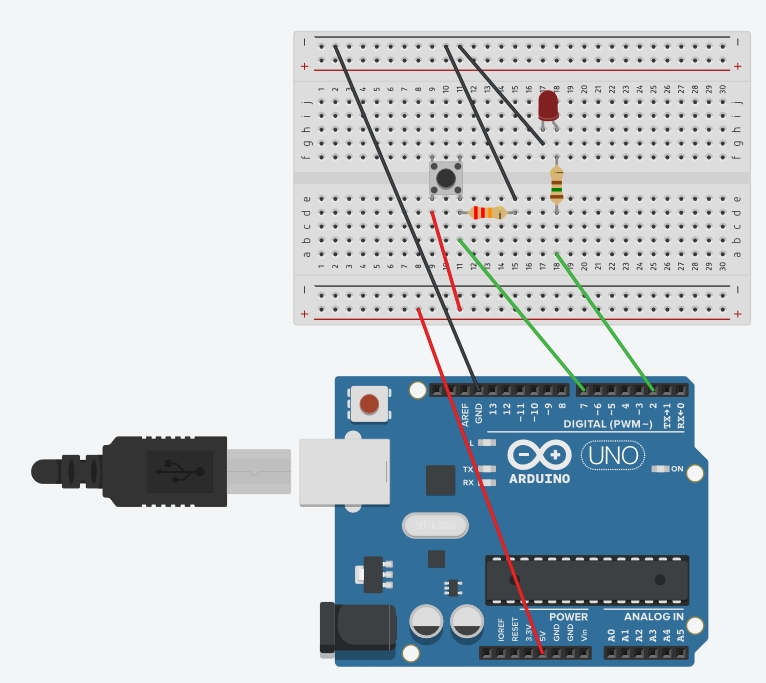

Montage

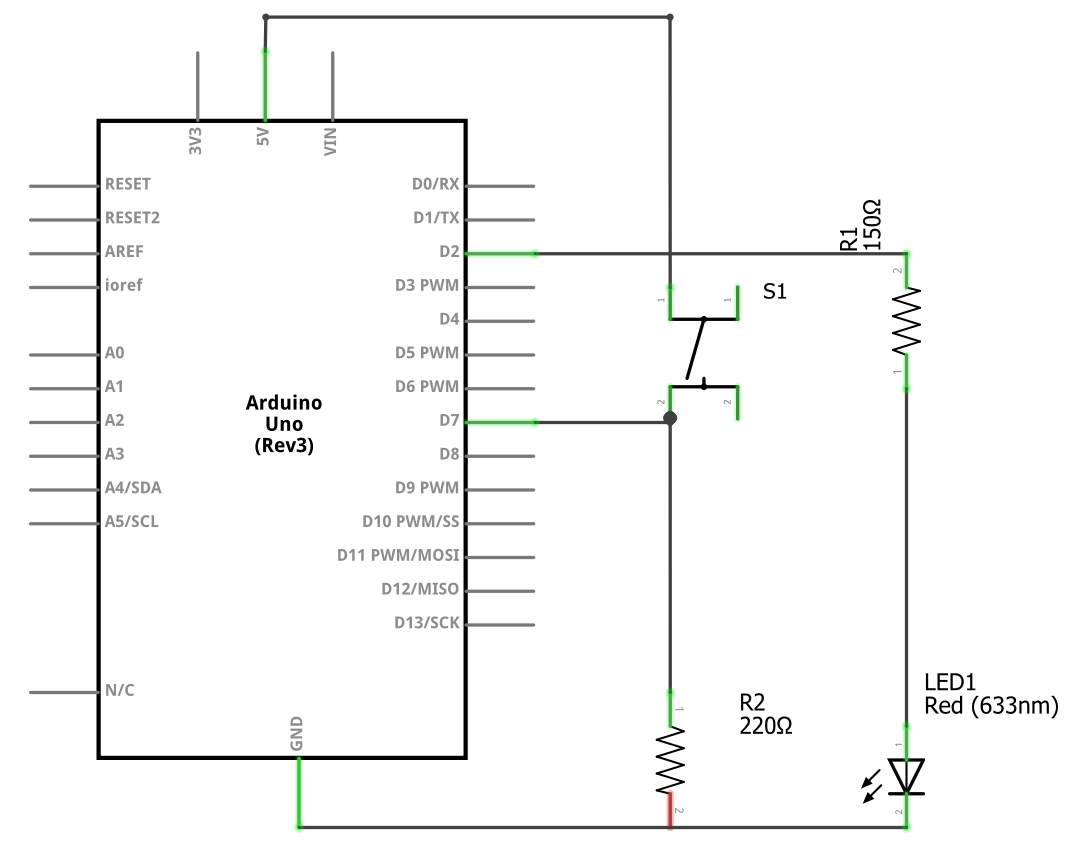

Schéma électrique



Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 5.

Ressources

Lire la valeur ohmique d'une résistance : code des couleurs Reconnaître la cathode d'un LED

Source : www.electronique-radioamateur.fr

Montage photo (sources : www.avacasbl.be ; www.sen.tabesi.over-blog.fr)
