T3 Montage complet

En demi-îlot

Après avoir reçu les consignes de sécurité du professeur et à partir du matériel mis à votre disposition, réaliser le travail des questions ci-dessous.

Remarque : des ressources sont données en bas de page  pour reconnaître certains composants.

Seul le professeur peut raccorder la carte Arduino au port USB de votre ordinateur.

Lorsque la carte est raccordée au poste informatique, il est interdit de modifier le montage sur plaque d'essai (breadboard).

1- Réaliser le montage sur plaque d'essai correspondant au schéma électrique ci-dessous (pour protéger la carte Arduino de mauvais raccordements qui pourraient la détériorer, il est interdit d'effectuer tout raccordement lorsqu'elle est alimentée, c'est à dire raccordée à l'ordinateur par câble USB ou alimentée par pile 9v).

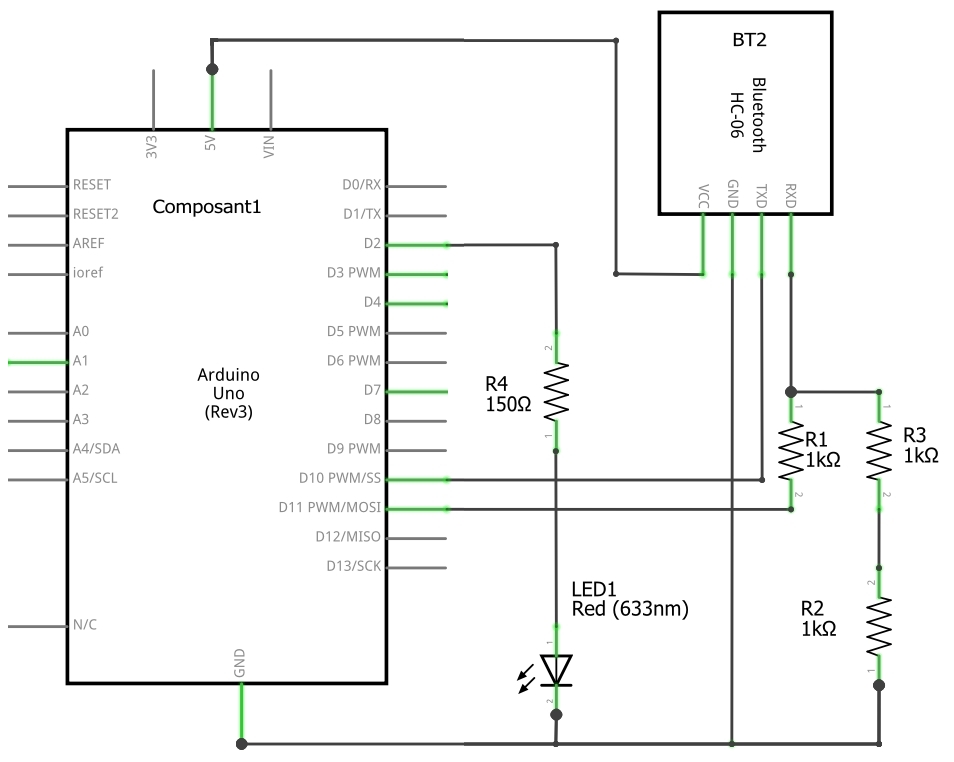

Schéma électrique

Remarque :

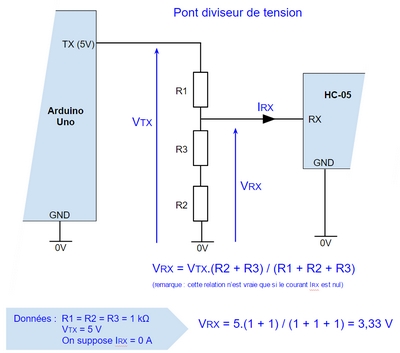

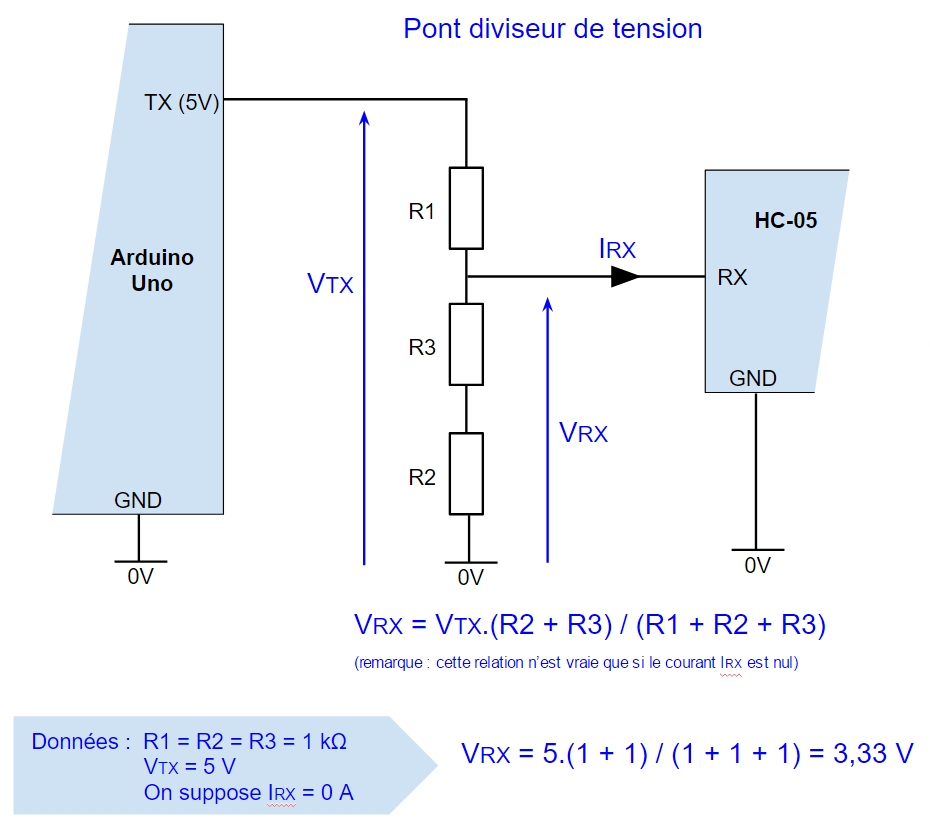

- les trois résistances de 1 kΩ constituent un pont diviseur de tension permettant d'adapter la tension de sortie de la broche TX de la carte Arduino Uno (5V) à la tension d'entrée de la broche RX du module Bluetooth HC-05 (3,3V).

2- Faire valider par le professeur.



Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 8.

Ressources

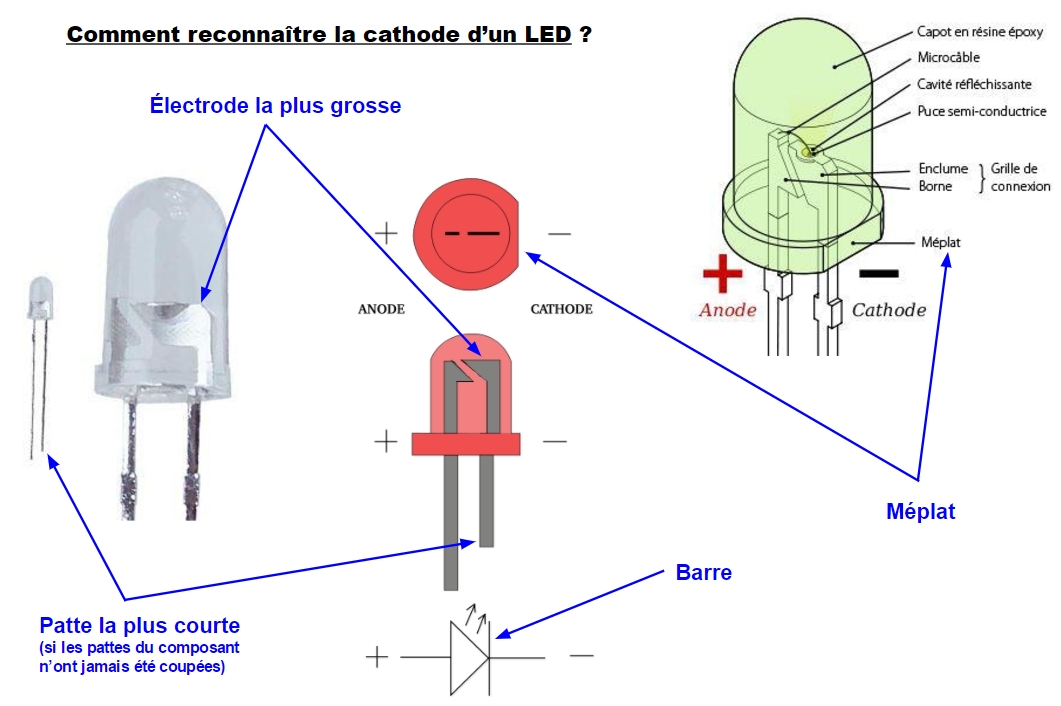

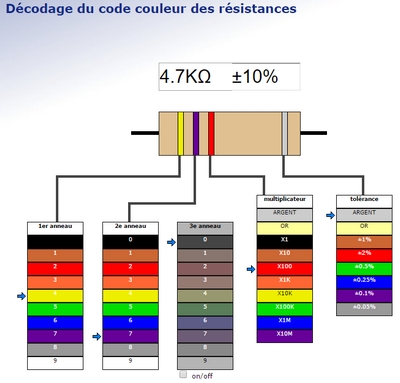

Lire la valeur ohmique d'une résistance : code des couleurs Reconnaître la cathode d'un LED

Source : www.electronique-radioamateur.fr

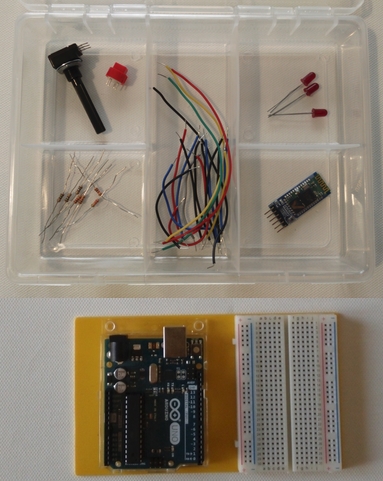

Montage photo (sources : www.avacasbl.be ; www.sen.tabesi.over-blog.fr)
