Etape 10 - Essais sur prototype
 |
 |
En îlot
|
Après avoir reçu les consignes de sécurité du professeur et à partir du matériel mis à votre disposition, réaliser le travail des questions ci-dessous. Remarque : des ressources sont données en bas de page |
 |
pour reconnaître certains composants. |
Seul le professeur peut raccorder la carte Arduino au port USB de votre ordinateur. Lorsque la carte est raccordée au poste informatique, il est interdit de modifier le montage réalisé sur la plaque d'essai (breadboard). |
Essai 3 : entrée analogique
|
1- Réaliser le montage ci-contre (pour protéger la carte Arduino de mauvais raccordements qui pourraient la détériorer, il est interdit d'effectuer tout raccordement lorsqu'elle est alimentée, c'est à dire raccordée à l'ordinateur par câble USB ou alimentée par pile 9v). 2- Faire valider par le professeur. 3- Lancer le logiciel IDE Arduino 4- Ouvrir (Fichier>ouvrir) le code Arduino téléchargé dans U:(perso) lors de l'étape 9 (accepter tout ce que vous demande l'IDE Arduino 5- Vérifier que la configuration de la carte est bien Arduino/Genuino Uno : Outils > Type de cartes > Arduino/Genuino Uno. 6- Après que le professeur ait raccordé la carte Arduino UNO à votre ordinateur avec le câble USB, sélectionner le port de communication où se trouve la carte (dans l'IDE Arduino 7- Faire une démonstration au Professeur puis rendre la cordon USB au Professeur pour avoir l'autorisation de passer à l'essai suivant. |

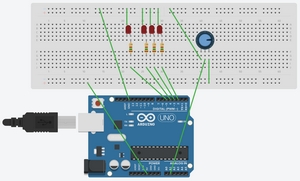

Montage
|
le programme dans le microcontrôleur, et enfin, essayer en réel le fonctionnement du montage.
 |
Bonus rapidité Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 10. |
Ressources
| Lire la valeur ohmique d'une résistance : code des couleurs | Reconnaître la cathode d'un LED | Connaître les pattes d'un potentiomètre |
|
Source : www.electronique-radioamateur.fr |

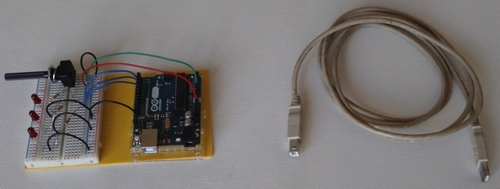

Montage photo (sources : www.avacasbl.be ; www.sen.tabesi.over-blog.fr) |
 |
