Etape 9 - Programmation d'une entrée analogique

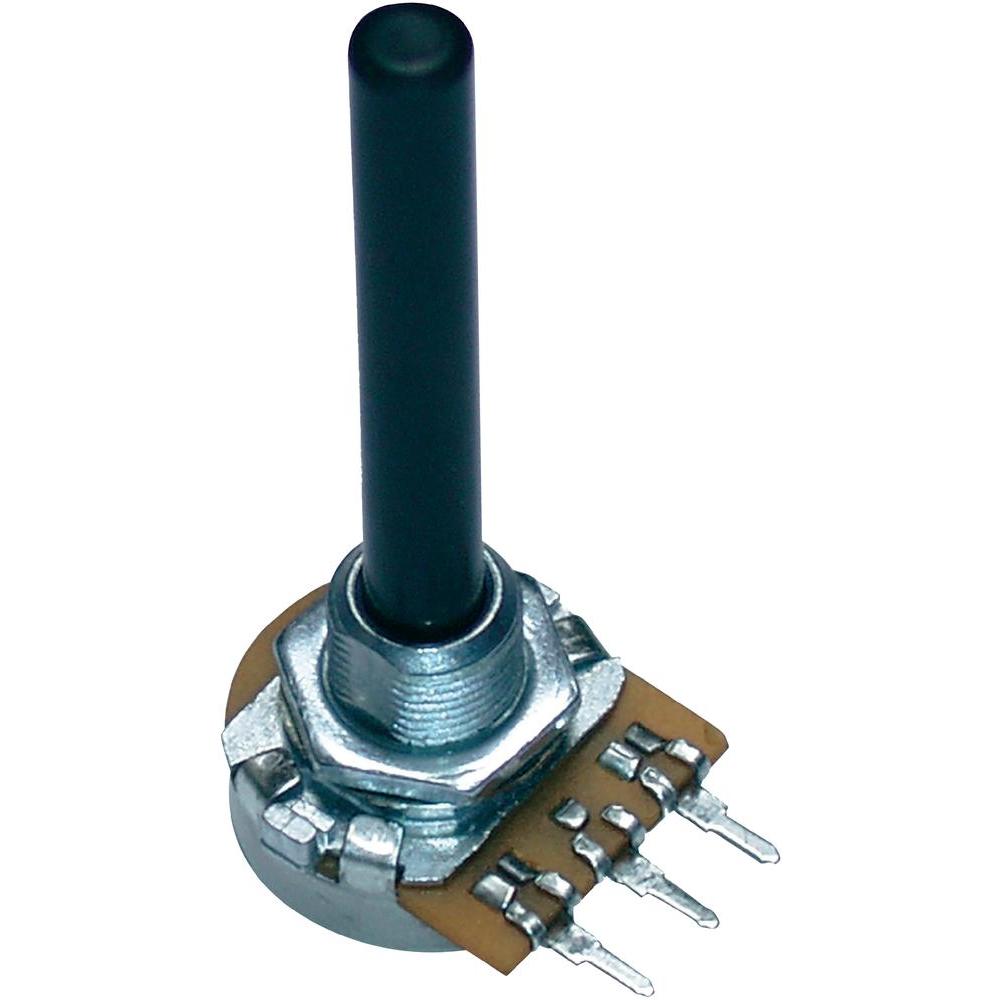

Vous allez programmer une entrée analogique de la carte Arduino UNO permettant d'allumer plus ou moins de LEDs en fonction de la valeur réglée sur un potentiomètre.
En îlot

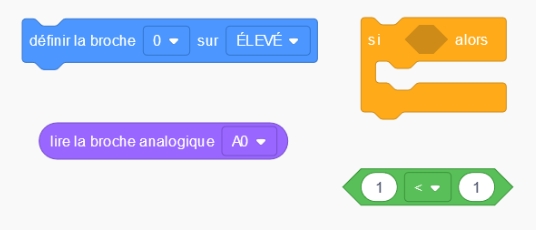

1- Compléter l'algorithme ci-dessous (à copier/coller dans votre document élève "Activité 12) à partir du fonctionnement décrit par le chronogramme ci-après :
|
||||
|
||||
2- A partir du service en ligne TINKERCAD , créer une nouvelle simulation avec le bouton . 3- Modifier le nom de la simulation (clic sur le nom donné par défaut en haut à gauche de la fenêtre qui s'est ouverte) en "Activité 1-2 Etape 9". 4- Sur TINKERCAD et à partir des données ci-dessous, mettre au point (écriture + simulation) le programme correspondant à l'algorithme complété à la question 1.
5- Faire valider le bon fonctionnement par le Professeur. |
||||
6- Insérer une image du programme Bloc dans votre document élève "Activité 1-2" (méthode rapide : Impression écran>ctrl+V dans votre document élève>double clic sur l'image pour la recadrer (rogner)). |
||||
7- A partir des valeurs affichées sur le voltmètre de la simulation, donner les valeurs de tensions qui sont appliquées sur l'entrée analogique de la carte Arduino UNO (noter votre réponse dans le document élève "activité 1-2"). 8- Télécharger le code Arduino dans U:(perso). |
Bonus rapidité Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 9. |
