Etape 3 - Schéma électrique
Vous allez étudier, dans les prochaines étapes 4 et 5, comment programmer une entrée numérique et une sortie numérique de la carte Arduino UNO.

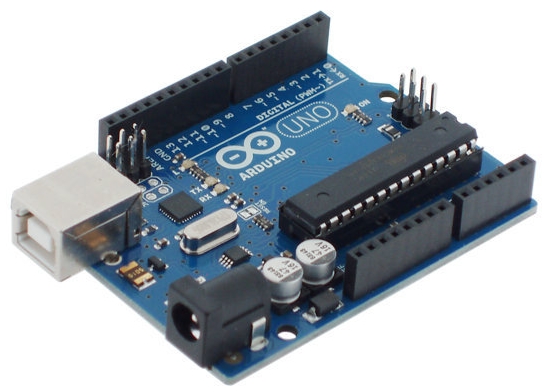

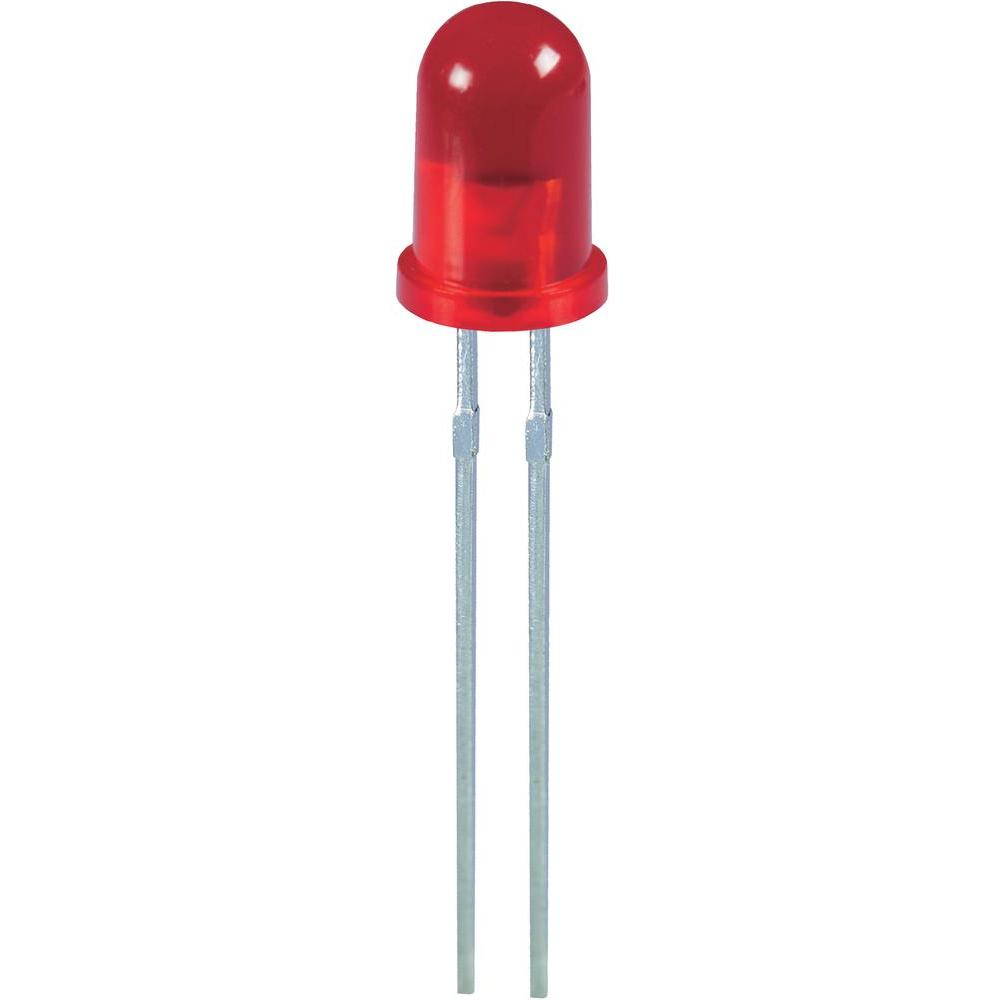

Mais, avant de programmer, regardons comment connecter ces entrées et sorties numériques de la carte Arduino UNO à deux composants de base, un bouton poussoir pour l'entrée et une Diode électroluminescente (LED ou DEL) pour la sortie.
 |
|
 |
 |
 |
En îlot
|
1- Prendre connaissance de la description du montage donnée en vidéo ci-dessous : Au collège, visionner la vidéo depuis T/travail/TechnologiePC/4eme/Activité 2-2/descriptionmontage.mp4
|
||||
|

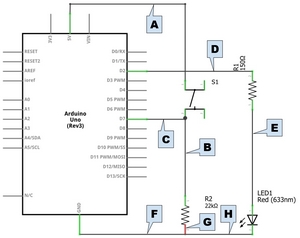

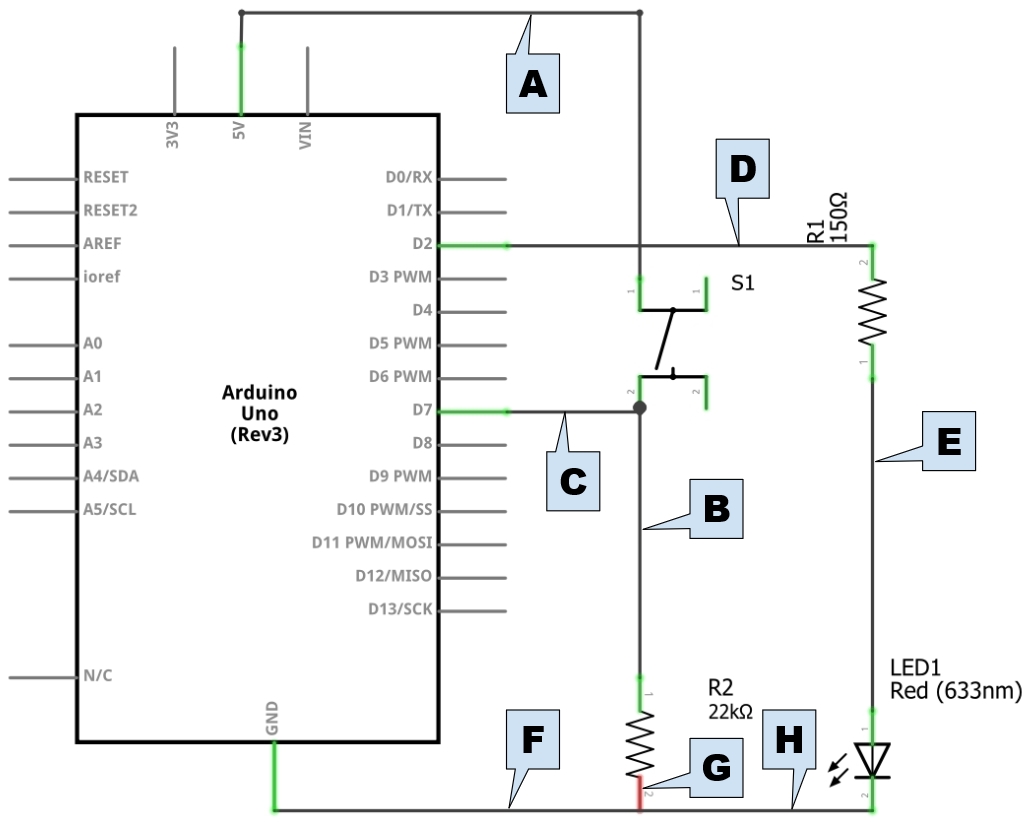

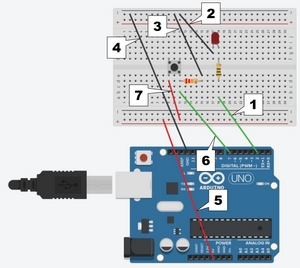

2- Associer à chacun des fils de connexion du montage, repérés 1 à 7 ci-dessous, celui correspondant sur le schéma électronique, repérés A à H ci-dessous :
|
 |
 |
Bonus rapidité Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 3. |
