Tâche n°11 : programmation de la carte de contrôle

1- Lancer l'interface de programmation (coin élève du site technoPC).

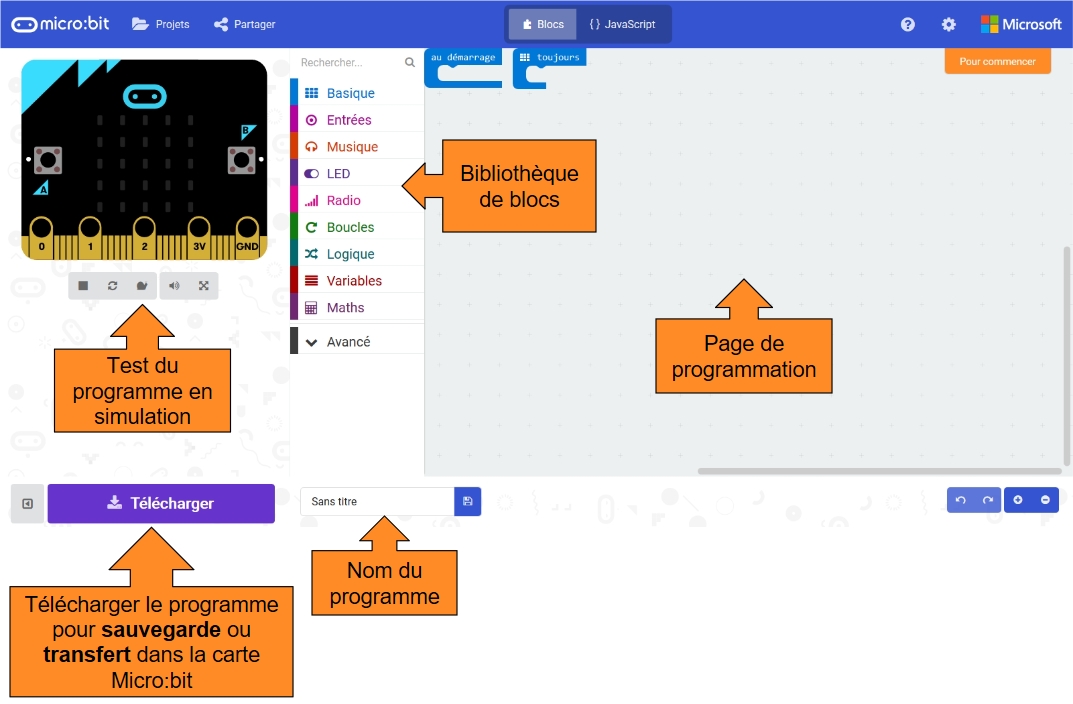

2- Prendre connaissance des différents parties de l'interface de programmation Micro:bit :

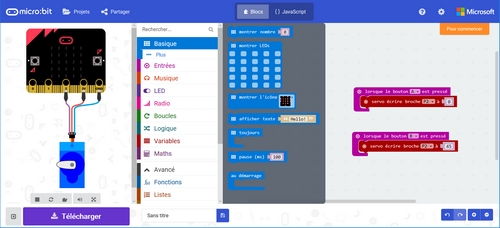

3- Donner le nom "Activite43" à votre programme.

4- Construire la partie de programme ci-dessous.

5- Simuler le fonctionnement de cette partie de programme.

6- Effectuer une sauvegarde de ce programme (Télécharger).

- Si vous utilisez le navigateur Chrome, le fichier est téléchargé dans le dossier Téléchargement de l'ordinateur, il faudra le déplacer dans U:(perso)/Technologie 2017_2018 pour ne pas le perdre. - Si vous utilisez Firefox, le fichier est directement téléchargé dans U:(perso), il faudra le ranger dans le dossier Technologie 2017_2018.

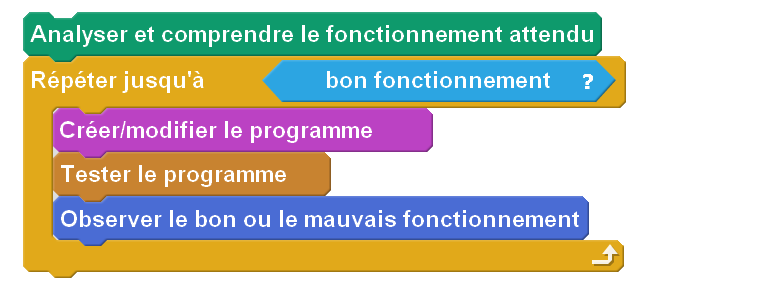

1- En suivant la démarche suivante

1-1 Ajouter à côté du programme de la phase 1 une nouvelle partie de programme qui permet d'obtenir le fonctionnement suivant : l'appui sur le bouton A provoque la commande du servomoteur en écrivant la valeur 0 sur la broche P2 (le servomoteur prend sa positon d'origine), puis afficher le texte "Pret pour le decollage" (les accents ê, é... ne sont pas gérés par l'afficheur de la carte Micro:bit).

1-2 Lorsque la simulation montre un fonctionnement correct du programme, effectuer une nouvelle sauvegarde de ce programme (Télécharger).

1- En suivant la démarche suivante

1-1 Ajouter à côté des programmes de la phase 2 une nouvelle partie de programme qui permet d'obtenir le fonctionnement suivant : l'appui sur le bouton B provoque un compte à rebours (afficher 5, attente de 1s, afficher 4, attente de 1s, afficher 3, attente de 1s, afficher 2, attente de 1s, afficher 1).

1-2 Lorsque la simulation montre un fonctionnement correct du programme, effectuer une nouvelle sauvegarde de ce programme (Télécharger).

2- En suivant la démarche suivante

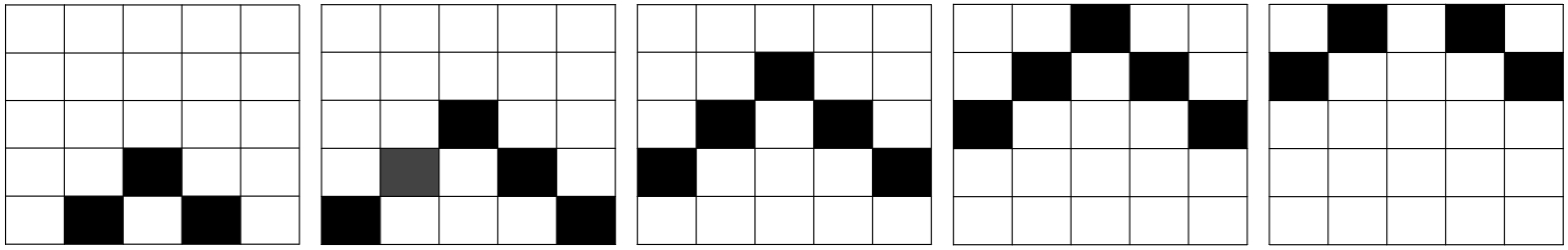

2-1 Compléter la partie de programme précédente en rajoutant le fonctionnement suivant : après le compte à rebours, répéter 3 fois l'affichage sur la matrice à LED de la série suivante.

2-2 Effectuer une nouvelle sauvegarde de ce programme (Télécharger).

 3- En suivant la démarche suivante

3-1 Compléter la partie de programme précédente en rajoutant le fonctionnement suivant : après l'affichage sur la matrice à LED, commander le servomoteur en écrivant la valeur 45 sur la broche P2 (le servomoteur tourne d'un angle de 45°).

3-2 Lorsque la simulation montre un fonctionnement correct du programme, effectuer une nouvelle sauvegarde de ce programme (Télécharger).

4- En suivant la démarche suivante

4-1 Compléter la partie de programme précédente en rajoutant le fonctionnement suivant : après la commande du servomoteur, afficher sur la matrice à LED la coche "validé" (oui).

4-2 Lorsque la simulation montre un fonctionnement correct du programme, effectuer une nouvelle sauvegarde de ce programme (Télécharger).

1- En suivant la démarche suivante

1-1 Personnalisez les trois programmes précédents en les complétant avec les fonctionnements de vos choix.

1-2 Lorsque la simulation montre un fonctionnement correct du programme, effectuer une dernière sauvegarde de ce programme (Télécharger).

2- Sous la responsabilité de l'élève gestionnaire :

2-1 Demander au professeur la carte Micro:bit sur son support et le câble USB.

2-2 Téléverser le programme dans la carte Micro:bit en suivant les étapes suivantes :

a) Connecter la carte Micro:bit au port USB.

b) Attendre l'ouverture de la fenêtre MICROBIT (F:).

c) Copier le programme microbit-Activite43.hex, téléchargé précédemment, dans la fenêtre MICROBIT (F:) (glisser-déposer du fichier microbit-Activite43.hex de U:perso/technologie2107_2018 vers MICROBIT (F:)).

d) Attendre la fin de la copie.

2-3 Essayer le programme en réel (le fonctionnement du servomoteur ne pourra pas être testé ici, il le sera lors de la tâche n°13).
